Mini montagem fêmea da flange do furo do conector coaxial 2 de SSMP RF

Mini SSMP Female RF Coaxial Connector 2 Hole Flange Mount
Mini SSMP Female RF Coaxial Connector 2 Hole Flange Mount Mini SSMP Female RF Coaxial Connector 2 Hole Flange Mount

Imagem Grande :  Mini montagem fêmea da flange do furo do conector coaxial 2 de SSMP RF Melhor preço

Detalhes do produto:
Lugar de origem: CHINA
Marca: ELT (Elite)
Certificação: CE ROHS ISO-9001-2015
Número do modelo: SSMP-KFB2-18
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100pcs
Preço: Negociável
Detalhes da embalagem: Caixa padrão da exportação
Tempo de entrega: Dentro em 3 semanas
Termos de pagamento: T/T, Western Union, L/C
Habilidade da fonte: 1000000 partes pelo mês
Descrição de produto detalhada
Nome do produto: Conector coaxial SMP RF Impedância: 50Ω
Certificado: Marcação RoHS Durabilidade: 500 ciclos
Gênero: Fêmea Estilo corporal: Direto
Faixa de frequência: DC-40GHZ Nome do produto: Conector coaxial de SMP RF
Destacar:

Conector coaxial RF Mini SMP

,

Conector SMP de montagem em flange de 2 furos

,

Conector RF SMP feminino

Mini SSMP Conector RF Coaxial de Montagem em Flange de 2 Furos Fêmea

Introdução ao Conector RF SMP

SMP é um tipo de conector coaxial RF miniatura push-in, que possui as características de tamanho pequeno, peso leve, bom desempenho sísmico e ampla banda de frequência de trabalho. A frequência de trabalho pode chegar a 30GHz (o conector SMP de alto desempenho produzido por nossa empresa pode chegar a 40GHz). O plugue possui três formas de interface, a saber, liberação total, liberação limitada e furo sem rosca (incluindo com freio). Várias formas de interface podem atender aos requisitos de movimento axial ou radial do plugue cego no uso do acoplamento de conector generalizado. É adequado para ocasiões de instalação intensiva modular que exigem alta confiabilidade.

Especificação

Características Elétricas
Impedância 50Ω
Faixa de Frequência DC~40GHz
Tensão Nominal 170VRMS
Tensão de Resistência Dielétrica
500VRMS
Resistência de Isolamento
≥2000MΩ

Resistência de Contato
Condutor externo ≤4mΩ
Condutor central ≤26mΩ


VSWR
  DC~18GHz 18~26.5GHz 26.5~40GHz
Conector Reto ≤1.25 ≤1.3 ≤1.5
Conector Ângulo ≤1.3
Adaptador ≤1.2 ≤1.3 ≤1.5
Outros ≤1.3

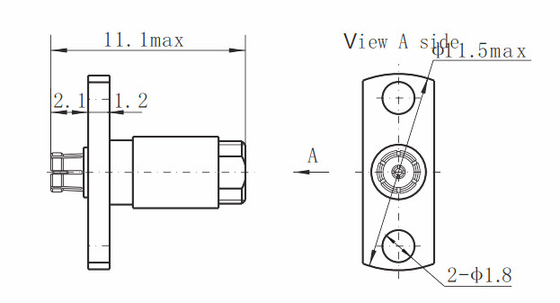

Desenho Detalhado de Mini SSMP Conector RF Coaxial de Montagem em Flange de 2 Furos Fêmea:


Características e Benefícios

DC a 40 GHz
Subminiaturizado
Banho de ouro
Tamanho compacto
Macho e Fêmea, escolha Reto e Ângulo Reto
Acoplamento por pressão ou encaixe
Conectores de montagem em PCB e cabo
Detent total, Detent limitado e Furo liso
Tipo normal e hermético, escolha de montagem em flange e montagem com rosca
Versões de montagem em cabo para cabo flexível e semi-rígido Materiais

Aplicações

- Antenas
- Banda Larga

- Instrumentação

- Aeroespacial
- Instrumentação

- Banda Larga
- Interconexão placa a placa
- Antenas de arranjo em fase



Catálogo de Produtos:

Cabos RF
Adaptador de Guia de Onda para Coaxial
Selos Herméticos de Vidro a Metal
Conector Série J30J
Juntas Rotativas de Micro-ondas
Adaptador RF
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF Tipo N
Conector RF TNC
Conector RF MCX/MMCX
Conector RF BNC


Conectores de Onda Milimétrica (2.4mm, 2.92mm)
NOTA:Temos mais de 10.000 tipos de conector SMP
, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
