| Material do corpo: | Latão | Impedância: | 50ohm |
|---|---|---|---|
| Cores: | Ouro chapeado | Carroçaria: | Reto |
| Força do acoplamento: | 45N máximo | Avaliado suporte a tensão: | 170VRMS* |
| Desimpedimento Força: | minuto 9N | Escala de frequência: | DC~40GHz |
| Destacar: | conector de flange em ângulo reto SMP,Conector RF de Flange SMP de 2 Furos,Conector SMP para cabo semi-rígido 2# |
||
Conector de Flange de 2 furos em ângulo reto SMP Fêmea para cabo semi-rígido/flexível 2#
SMP é um adaptador de conector coaxial RF miniatura push-on, que possui os caracteres de pequeno volume, leve, excelente desempenho sísmico e banda larga de trabalho ampla, etc. Frequência de operação de até 30GHz (nosso produto de alto desempenhoO conector SMP pode atingir 40GHz) e o plugue tem três formas de interface com retenção total, retenção limitada e furo liso (incluindo com luva de captura).
| Especificação Geral para Adaptador de Conector SMP | ||||
|
Impedância
|
50Ω
|
|||
|
Faixa de Frequência
|
DC~40GHz
|
|||
|
Tensão Nominal
|
170VRMS (ao nível do mar)
|
|||
|
Resistência à Tensão Dielétrica
|
500VRMS (ao nível do mar)
|
|||
|
Resistência de Isolamento
|
≥5000MΩ
|
|||
|
|
Condutor Externo
|
normal≤2.5mΩ, selado hermeticamente ≤4mΩ
|
||
|
Condutor Central
|
normal≤6mΩ, selado hermeticamente ≤26mΩ
|
|||
| Faixa de Frequência | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR para conector reto |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR para conector em ângulo reto | ≤1.3 | |||
| VSWR para adaptador | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR outros | ≤1.3 | |||
| Condutor Central | Macho |
Bronze Fósforo Estanhado/Liga Kovar
|
banhado a ouro | |
| Fêmea |
bronze berílio
|
banhado a ouro | ||
|
Contato Elástico
|
bronze berílio
|
banhado a ouro | ||
|
Concha e outras peças metálicas
|
latão/bronze berílio/liga Kovar/liga de cobre, aço inoxidável passivado
|
|||
|
Isoladores
|
sinterização de vidro/PTFE/PEI
|
|||
|
Taxa de Vazamento para
conector selado hermeticamente
|
1.01325×10-3 Pa·cm3 /s
|
|||

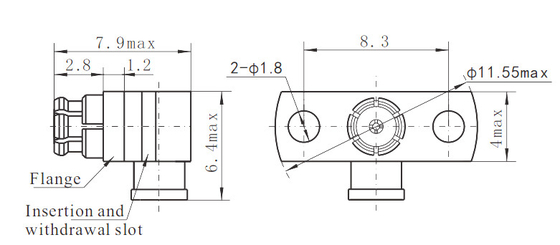

Desenho de Contorno de
Conector RF Fêmea SMP
![]()
| Nº do Modelo | L(mm) |
| SMP-JFB2-69 | L=7.6, Macho, Retenção limitada, Profundidade da interface 2.79 |
| SMP-KB2-9 | L=15.5, Macho, Retenção limitada |
| SMP-KFB2-87 | L=7.3, Fêmea, Retenção limitada |
| SMP-KFB2-96 | L=12.5, Fêmea, Retenção limitada |
| SMP-KWB2-23 | Ângulo reto, Fêmea, Retenção limitada |
| SMP-KWFB2-42 | Ângulo reto, Fêmea, Retenção limitada |
Características:
*Pode ser terminado em cabo coaxial, PCB (placa de circuito impresso), shroud ou terminal;
*Pode ser gênero macho ou fêmea com impedância de 50Ohm;
*O corpo pode ser reto ou em ângulo reto;
*O método de montagem pode ser bulkhead, painel de 2 furos ou sem montagem;
*Os métodos de fixação incluem solda, crimpagem/solda ou solda/solda;
*O corpo é de latão ou aço inoxidável.
Conectores fêmea SMP relacionados
1.
![]()
2.
![]()
3.
![]()
Introdução à Instalação:
![]()
![]()
NOTA:
Temos mais de 1.000 tipos de adaptadores SMP fêmea macho à escolha, se o produto que você está usando não for encontrado,
entre em contato conosco para catálogos completos. Dimensões personalizadas são aceitas.
