Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do corpo: | De aço | Impedância: | 50ohm |
|---|---|---|---|
| Cores: | Ouro chapeado | Carroçaria: | Direita. |
| Tipo: | Adaptador fêmea de SMP RF | Força do acoplamento: | 45N máximo |
| Desimpedimento Força: | minuto 9N | Durabilidade: | 500 CICLOS |
| Temperatura de funcionamento: | -55 a +125°C | ||
| Destacar: | Conector de tomada RF montado em flange,SMP Conector de tomada de RF feminino,Conector de RF compacto SMP |
||

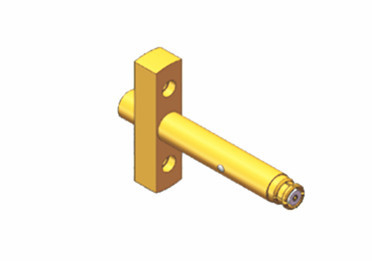

Conector de tomada de RF de montagem de flange de 2 buracos feminino de desempenho superior SMP: confiável, compacto e de alta qualidade
O SMP é um conector coaxial de RF em miniatura que fornece excelente desempenho com seu pequeno tamanho, design leve e resistência sísmica superior.Tem uma gama de frequência de operação extensa de até 30GHz (com o nosso conector SMP de alto desempenhoO plugue apresenta três formas de interface: desaceleração total, desaceleração limitada e abertura lisa (incluindo luvas de captura)Estas várias formas de interface são concebidas para acomodar o movimento axial ou radial necessário para acoplamento às cegas em aplicações de acoplamento de conectores de banda larga.
O conector SMP é uma solução ideal para instalações de integração modular de alta fiabilidade, proporcionando uma conectividade fiável num fator de forma compacto.
| Especificação geral do adaptador de conectores SMP | ||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC~40 GHz
|
|||
|
Voltagem nominal
|
170VRMS ((a nível do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
500VRMS ((ao nível do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
|
Condutor externo
|
Normal≤2,5mΩ, hermeticamente fechado ≤4mΩ
|
||
|
Condutor central
|
Normal≤6mΩ, hermeticamente fechado ≤26mΩ
|
|||
| Faixa de frequência | DC ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR para conector reto |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR para o conector do anjo direito | ≤ 1.3 | |||
| VSWR para adaptador | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR outros | ≤ 1.3 | |||
| Condutor central | Homem |
Alcatrão de estanho-fósforo-bronze/Kovar
|
Revestidos de ouro | |
| Fêmea |
Berílio, bronze
|
Revestidos de ouro | ||
|
Contato elástico
|
Berílio, bronze
|
Revestidos de ouro | ||
|
Com um diâmetro não superior a 50 mm
|
latão/bronce de berilio/liga de Kovar/liga de cobre/aço inoxidável passivado
|
|||
|
Insuladores
|
Sinterização de vidro/PTFE/PEI
|
|||
|
Taxa de vazamento para
Conector hermeticamente fechado
|
1.01325×10-3 Pa·cm3 /s
|
|||
Características:

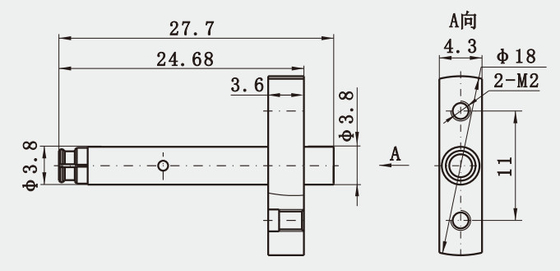

Esboço
Conector de tomada de RF de montagem de flange de 2 buracos feminino de desempenho superior SMP: confiável, compacto e de alta qualidade
Instalar Introdução:
Nota:
Temos mais de 1000 tipos deAdaptadores masculinos femininos SMPpara escolha, se o produto que utiliza não for encontrado,
Por favor, entre em contato conosco para catálogos completos. Dimensões personalizadas são aceitas.
Categoria do produto:
1Conectores RF, adaptadores (DC a 110 GHz)
2. Reuniões de cabos de rádio e de ondas
3. Guia de ondas para adaptadores coaxiais
4Conectores integrados (RF&DC)
5. Micro Conector Rectangular ((J30J, Micro D-sub)
6. Selo hermético vidro-metal, cabeçalho, feeder (RF & DC)
7. Junções rotativas de microondas
8Produtos ODM
