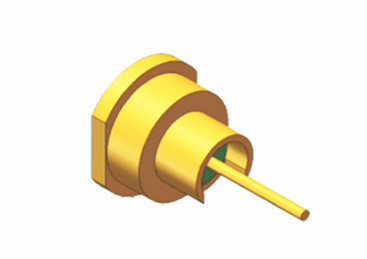

Construção SMP Conector RF masculino com conector de microstrip longo
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | SMP Homem Conector de furo liso | Faixa de frequência: | DC~40GHz |
|---|---|---|---|
| Impedância: | 50Ω | Série do conector: | SMP |
| Gênero: | Homem | Material da concha: | Aço inoxidável de latão/berílio/bronce/liga de kovar/liga de cobre |
| Isoladores: | Sintering/PTFE/PEI de vidro | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Destacar: | Conector RF de interface de borrada lisa,Construção SMP Conector RF masculino,Conexão de micro-bandas |
||
Conector RF masculino de construção durável SMP com interface de perfuração lisa
O SMP é um conector coaxial de RF em sub-miniatura, que possui um pequeno conector coaxial de RF em sub-miniatura, que possui pequeno tamanho, peso leve,Excelente desempenho à prova de vibraçõesTem uma frequência de operação de até 30 GHz (nosso conector SMP de alto desempenho pode atingir 40 GHz), e o plugue vem em três formas de interface - total desaceleração, desaceleração limitada,Estas várias formas de interface podem satisfazer o movimento axial ou radial exigido do acoplamento às cegas em aplicações de acoplamento de sistemas de bordo para bordo.É adequado para instalações que exigem alta fiabilidade e intensidade modular.
Especificações
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Dieléctricos Resistência à tensão | 500VRMS* | |
| Resistência do centro | Condutor externo | ≤ 4 mΩ |
| Condutor central | ≤ 26 mΩ | |
| VSWR | ≤ 1.4 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Taxa de vazamento do produto hermético | 1.01325×10-3Pa·cm3/s | |

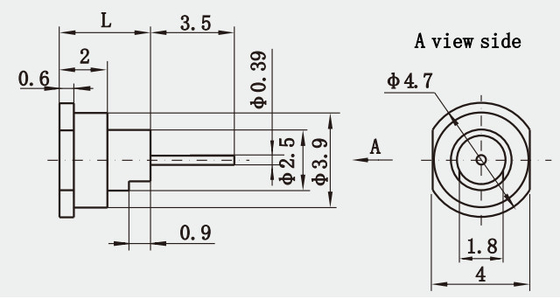

Desenho detalhado
Nota:
Temos mais de 1000 tipos deConector hermeticamente fechado SMPPara escolha, se o produto que está a usar não for encontrado, por favor contacte-nos para catálogos completos.
Características e benefícios
| de aço inoxidável |
| Sub-miniatura |
| CC a 40 GHz |
| Tamanho compacto |
| Combinação por compressão ou por arranque |
| Descolamento total, descolamento limitado e borragem lisa |
| Conector de montagem de PCB e de cabo |
| Escolha masculina e feminina, recta e de ângulo direito |
| Versões de montagem de cabos para cabos flexíveis e semi-rígidos |
| Tipo normal e hermético, opção de montagem de flange e montagem de fio |
Aplicações
- Antenas.
- Banda larga
- Aeronáutica.
- Telecomunicações
- Instrumentação
- Antenas de matriz de fases
- Interconexão de bordo para bordo
