Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector fêmea de SMP | Faixa de frequência: | DC~40GHz |
|---|---|---|---|
| Impedância: | 50Ω | Série do conector: | SMP |
| Gênero: | Fêmea | Material da concha: | Kovar 4J29 |
| Vidro: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Destacar: | Conector RF de Soquete de Microstrip Longo,2 Conector RF de flange de buraco,Conector fêmea coaxial do RF |
||

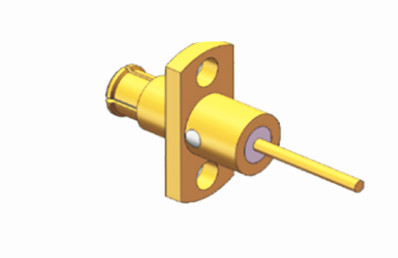

Atualize a sua conectividade de RF com a nossa flange de 2 furos feminina SMP e tomada de micro-banda longa - precisão, confiabilidade
O SMP é um conector coaxial de RF compacto com acoplamento de pressão ou snap que possui um tamanho pequeno, design leve, excelente desempenho sísmico e ampla largura de banda de trabalho.A sua frequência de funcionamento pode atingir até 30GHz (os nossos produtos de conectores SMP podem até atingir 40GHz), e o plugue oferece três formas de interface: desaceleração total, desaceleração limitada e abertura lisa (incluindo travagem).A SMP fornece uma solução de interconexão para a interligação entre as plataformas.É adequado para instalações modulares de alta fiabilidade.
Especificações
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistência ao isolamento | ≥ 2000MΩ | |
| Dieléctricos Resistência à tensão | 500VRMS* | |
| Resistência do centro | Condutor externo | ≤ 4 mΩ |
| Condutor central | ≤ 26 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Taxa de vazamento do produto hermético | 1.01325×10-3Pa·cm3/s | |
Desenho detalhado
Características e benefícios
| de aço inoxidável |
| Sub-miniatura |
| CC a 40 GHz |
| Tamanho compacto |
| Combinação por compressão ou por arranque |
| Descolamento total, descolamento limitado e borragem lisa |
| Conector de montagem de PCB e de cabo |
| Escolha masculina e feminina, recta e de ângulo direito |
| Versões de montagem de cabos para cabos flexíveis e semi-rígidos |
| Tipo normal e hermético, opção de montagem de flange e montagem de fio |
Aplicações
Os conectores SMP têm uma ampla gama de aplicações em antenas, os conectores broadSMP têm uma ampla gama de aplicações em antenas, instalação de equipamentos de banda larga, ensaios e medições,Computação quânticaDevido às suas características únicas, os conectores SMP tornaram-se uma ferramenta importante para promover embalagens densas em aplicações de RF/microondas.
