Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector RF masculino SMP | Material do corpo: | Aço inoxidável |
|---|---|---|---|
| Cores: | Passivated | Gênero: | Homem |
| Impedância: | 50ohm | Relação masculina: | Retém limitado |
| Tipo: | Adaptador de SMP RF | Outros: | Direita. |
| Destacar: | Conector de RF de retenção limitada,Conector de 50 ohms,Conector RF de aço inoxidável |
||

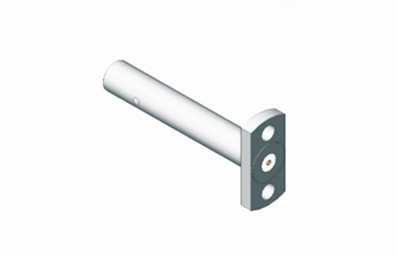

SMP Macho 50 Ohm Limitado Detent Conector RF de aço inoxidável, profundidade de engajamento:2.79
O SMP é um adaptador de conector coaxial de RF compacto e compatível, que possui vários componentes.construção leve, excelente desempenho sísmico, e ampla largura de banda operacional.e o plug possui três formas de interface: abertura total, abertura limitada e abertura lisa (incluindo com travagem).Essas várias formas de interface podem satisfazer o movimento axial ou radial exigido de acoplamento cego no uso de acoplamento de conexões de banda larga para banda largaÉ ideal para instalações que exijam elevada fiabilidade e intensidade modular.
Desenho de contorno ((mm))
| Número do modelo. | Descrição |
| SMP-JFD116G |
SMP conector RF masculino, aço inoxidável, desligação limitada |
| Especificação geral do adaptador de conectores SMP | ||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC~40 GHz
|
|||
|
Voltagem nominal
|
170VRMS ((a nível do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
500VRMS ((ao nível do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
|
Condutor externo
|
Normal≤2,5mΩ, hermeticamente fechado ≤4mΩ
|
||
|
Condutor central
|
Normal≤6mΩ, hermeticamente fechado ≤26mΩ
|
|||
| Faixa de frequência | DC ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40 GHz | |
| VSWR para conector reto |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR para o conector do anjo direito | ≤ 1.3 | |||
| VSWR para adaptador | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Condutor central | Homem |
Bronze Sn-P
|
Revestidos de ouro | |
| Fêmea |
Berílio, bronze
|
Revestidos de ouro | ||
|
Contato elástico
|
Berílio, bronze
|
Revestidos de ouro | ||
|
Com um diâmetro não superior a 50 mm
|
Latão revestido de ouro, aço inoxidável passivado
|
|||
|
Insuladores
|
Sinterização de vidro/PTFE/PEI
|
|||
|
Taxa de vazamento para
Conector hermeticamente fechado
|
1.01325×10-³Pa·cm³/s
|
|||
Nota:
Temos mais de 1000 tipos deAdaptadores masculinos femininos SMPpara escolha, se o produto que utiliza não for encontrado,
Por favor, entre em contato conosco para catálogos completos. Dimensões personalizadas são aceitas.
Categoria do produto:
1Conectores RF, adaptadores (DC a 110 GHz)
2. Reuniões de cabos de rádio e de ondas
3. Guia de ondas para adaptadores coaxiais
4Conectores integrados (RF&DC)
5. Micro Conector Rectangular ((J30J, Micro D-sub)
6. Selo hermético vidro-metal, cabeçalho, feeder (RF & DC)
7. Junções rotativas de microondas
8Produtos ODM
