Detalhes do produto:
Condições de Pagamento e Envio:
|
| Conector: | SMP | Nome do produto: | Conector de retenção masculino limitado SMP |
|---|---|---|---|
| Gênero: | Homem | Faixa de frequência: | DC~40GHz |
| Impedância: | 50Ω | Material de concha: | Kovar 4J29 |
| Vidro: | 7052 7070 | Corpo: | Ângulo reto |
| Destacar: | Conector de RF de ângulo direito de retenção limitada,Conector RF SMP de montagem em PCB masculino,Conector de retenção masculino limitado SMP |
||

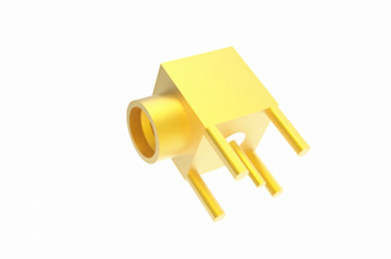

Conector de RF SMP de montagem em PCB masculino limitado Detent Profundidade de envolvimento em ângulo reto 2.79
O SMP é um conector coaxial de RF em miniatura com acoplamento automático ou automático, que possui as características de tamanho pequeno, peso leve,Excelente desempenho sísmicoA sua frequência de funcionamento pode atingir até 30GHz (os nossos produtos de conectores SMP podem até atingir 40GHz), e a tomada tem três formas de interface:e borda lisa (incluindo com travagem)A montagem de PCB, montagem de cabo e adaptadores em série fornecem uma solução de interconexão para aplicações de placa para placa, blind mate e rack e painel, mantendo a densidade do pacote.É adequado para instalações modulares de alta fiabilidade.
Especificações
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistência ao isolamento | ≥ 2000MΩ | |
| Dieléctricos Resistência à tensão | 500VRMS* | |
| Resistência do centro | Condutor externo | ≤ 4 mΩ |
| Condutor central | ≤ 26 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Taxa de vazamento do produto hermético | 1.01325×10-3Pa·cm3/s | |

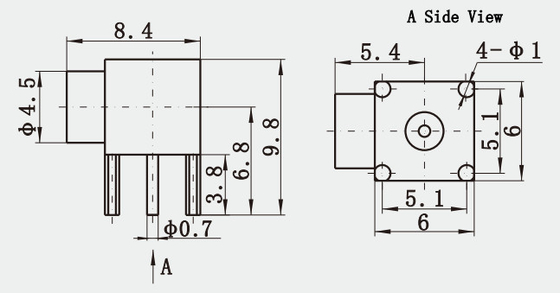

Desenho detalhado
Aplicações
O conector SMP é amplamente utilizado em várias aplicações, como desempenhar um papel importante em módulos coaxiais miniaturizados de alta frequência e aplicações de alta taxa de transferência de dados, frequentemente utilizados em antenas,Instalações de banda largaEm resumo, o conector SMP desempenha um papel importante na embalagem densa de aplicações de RF/microondas devido às suas características únicas.
Características e benefícios
| de aço inoxidável |
| Sub-miniatura |
| CC a 40 GHz |
| Tamanho compacto |
| Combinação por compressão ou por arranque |
| Descolamento total, descolamento limitado e borragem lisa |
| Conector de montagem de PCB e de cabo |
| Escolha masculina e feminina, recta e de ângulo direito |
| Versões de montagem de cabos para materiais de cabos flexíveis e semi-rígidos |
| Tipo normal e hermético, opção de montagem de flange e montagem de fio |
