Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Adaptador masculino SMA | Impedância: | 50Ω |
|---|---|---|---|
| Dielétrico: | PTFE | Tipo: | Conector do RF |
| Aplicação: | RF | Gênero: | Homem |
| Materiais: | Aço inoxidável | Duração de vida: | 500 círculos |
| Isolador: | PTFE | ||
| Destacar: | Conector SMA RF de alta frequência,Conector SMA RF masculino,Conector coaxial SMA RF de aço inoxidável |
||

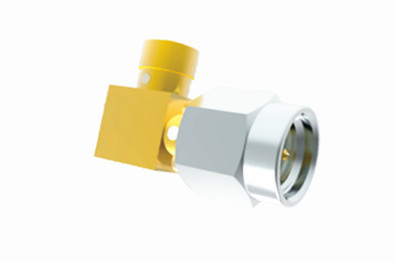

SMA Conector RF de aço inoxidável de ângulo direito masculino
O conector coaxial SMA RF é um conector coaxial pequeno e de alta frequência projetado de acordo com o MIL-C-39012.desempenho mecânico e elétrico superiorComo o conector coaxial de RF mais usado, é amplamente utilizado em comunicação de microondas, equipamentos de medição de microondas e outros campos.Os conectores de alto desempenho desenvolvidos pela nossa empresa podem atingir frequências de até 20 GHz.

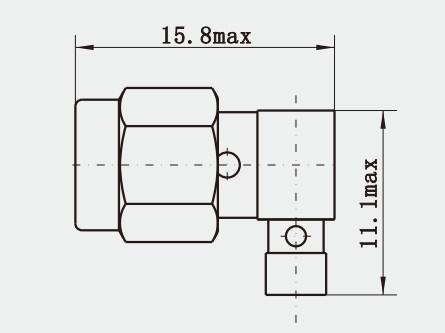

Esboço Desenho e Imagem ((mm))
Características elétricas do adaptador SMA RF
| Impedância | 50Ω |
| Faixa de frequência | DC - 18 GHz |
| Nomenclatura de tensão | 335VRMS (nível máximo do mar) |
| Voltagem de resistência dielétrica | 1000 VRMS (nível máximo do mar) |
|
VSWR (Ratio de onda de voltagem em pé) |
≤ 13 |
| Resistência ao contacto |
Condutor central ≤ 3,0 mΩ Condutor externo ≤ 2,0 mΩ |
| Resistência ao isolamento | ≥ 5000 MΩ |
Outro adaptador de rádio FM de gama SMA masculina para gama SMA feminina em série
|
Número da parte
|
Descrição
|
|
SMA-KJK
|
Adaptador SMA de sexo feminino para masculino para feminino
|
|
SMA-JJ
|
Adaptador SMA de macho para macho
|
|
SMA-JWK1C
|
Adaptador masculino para feminino de RA SMA
|
|
SMA-JWJ
|
Adaptador SMA de macho para macho
|
|
SMA-KK2 |
Adaptador SMA de macho para macho
|
|
SMA-KYFK
|
Adaptador SMA de parede para parede
|
1.
2.
3.
4.
5.
6.
Aplicação:
| Rede | Satcom |
| Computadores/LANs | Computadores/LANs |
| Comunicação móvel | Instrumentação |
| Estação Base | Comunicação móvel |
| Instalações ao ar livre | Radar, microondas. |
| Serviços de telecomunicações | Instrumentação |
| Automóveis | Junte a linha de salto |
| Facilidade básica | Sistema aéreo de rádio e televisão |
Características:
Tamanho compacto: SMA significa "SubMiniature version A", que se refere ao seu pequeno tamanho, tornando-o ideal para aplicações onde o espaço é premium.
Conectividade confiável: Os conectores SMA utilizam um mecanismo de acoplamento roscado que fornece uma ligação física segura, garantindo a transmissão estável do sinal.
Opções de montagem versáteis: Os conectores SMA existem em versões retangulares e retas, oferecendo montagem em flange ou parede, e estão disponíveis com contatos de embraiagem ou solda para atender a diferentes requisitos de aplicação.
Materiais de alta qualidade: A caixa de um conector SMA é tipicamente feita de aço inoxidável SU303 ou latão e é revestida de ouro para garantir boa condutividade elétrica e resistência à corrosão.
Especificações técnicas específicas: Os conectores SMA têm uma impedância característica de 50Ω e faixas de frequência bem definidas, que ajudam os utilizadores a seleccionar os conectores adequados às suas necessidades técnicas específicas.
Workshop e exposição
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
