Tomada de detenção completa hermeticamente selada do conector masculino do RF da montagem do PWB de ASMP

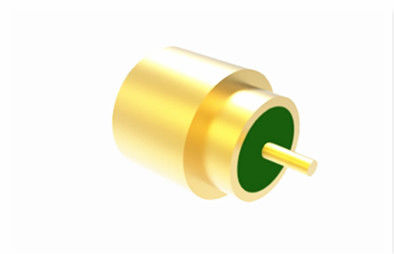

Conector RF ASMP Macho para Montagem em PCB com Travamento Completo Hermeticamente Selado

O ASMP é um inovador conector RF de acoplamento cego que compartilha o mesmo projeto estrutural e método de uso do SMP. Ele apresenta uma dimensão externa aproximadamente 22% maior que o SMP, levando a um aumento na potência de transmissão de quase 30% a 50%. O ASMP é particularmente adequado para conexões placa a placa, montagem modular densa e aplicações com altas demandas de potência. O conector SMP macho está disponível em dois tipos de interface - travamento completo e furo liso, enquanto o conector fêmea possui uma interface singular compatível com ambos os tipos de conectores macho.

Características:

1. Acoplamento Cego: O projeto do conector ASMP facilita o acoplamento cego, o que permite uma conexão fácil e precisa mesmo em ambientes com visibilidade ou acesso limitados, como em placas de circuito densamente compactadas.
2. Compatibilidade: Apesar de seu tamanho maior, o conector ASMP mantém a compatibilidade com o ecossistema de conectores SMP existente, permitindo a fácil integração em sistemas existentes que já podem estar usando conectores SMP.
3. Opções de Interface: Os tipos de interface do conector SMP macho, travamento completo e furo liso, também estão disponíveis no ASMP, proporcionando flexibilidade nas configurações de acoplamento.
4. Aplicações Placa a Placa: Devido ao seu projeto e capacidade de manuseio de potência, o conector ASMP é particularmente adequado para conexões placa a placa, onde o espaço é frequentemente limitado e sinais de alta potência precisam ser roteados de forma eficaz.

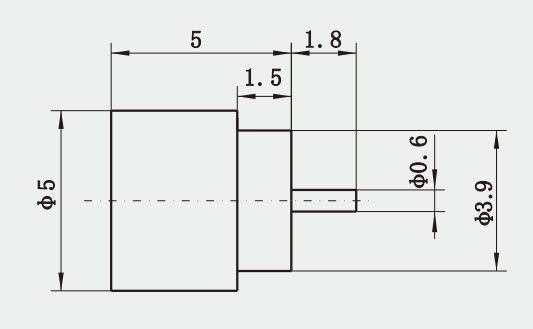

Desenho de Contorno de
Conector RF ASMP Macho para Montagem em PCB com Travamento Completo Hermeticamente Selado


Introdução à Instalação:



NOTA:
Temos mais de 1.000 tipos de adaptadores SMP fêmea/macho para escolha, se o produto que você está usando não for encontrado,
entre em contato conosco para catálogos completos. Dimensões personalizadas são aceitas.
