Conector RF de cobre dourado SMA para cabo SFF-50-1.5-1/RG316
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Ponto: | Conector de RF SMA | Revestimento: | Banhado a Ouro |
|---|---|---|---|
| Sexo do conector: | Homem | Impedância: | 50Ω |
| Frequência: | DC ~ 18 GHz | Período de vida: | 500 ciclos |
| Corpo: | de latão | Tipo: | SMA |
| Destacar: | Conector SMA RF masculino,Conector SMA RF em latão,Conector SMA RF revestido de ouro |
||

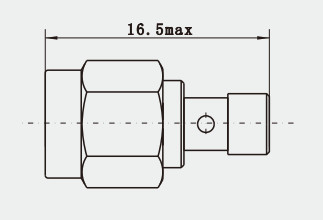

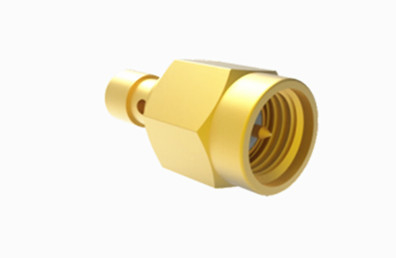

Conector RF SMA Macho Latão Dourado para SFF-50-1.5-1 /RG316 Cabo
O conector coaxial RF SMA é um conector coaxial compacto de alta frequência projetado em conformidade com MIL-C-39012. Ele possui várias vantagens, incluindo seu tamanho diminuto, ampla faixa de frequência, características mecânicas e elétricas excepcionais e alta confiabilidade. Este tipo de conector é o mais comumente utilizado em aplicações coaxiais de radiofrequência. Ele é amplamente utilizado em vários domínios, como comunicações por micro-ondas e aparelhos de medição por micro-ondas. Os conectores de desempenho superior de nossa empresa nesta série são projetados para suportar frequências de até 20 GHz.
Especificação:
Observação: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.
| Características Elétricas | ||
| Impedância | 50 Ohm | |
| Faixa de Frequência | DC~18GHz | |
| Tensão Nominal | 335 VRMS (Nível do mar máximo) | |
| Resistência à Tensão Dielétrica | 1000 VRMS (Nível do mar máximo) | |
| Resistência de Isolamento | ≥5000MOhm | |
| Resistência de Contato | Condutor externo | ≤2 mΩ |
| Condutor central | ≤3 mΩ | |
Caracterização:
1. Padronização e Compatibilidade: Os conectores SMA seguem especificações de tamanho e elétricas padrão, garantindo compatibilidade com uma ampla gama de componentes e dispositivos de RF.
2. Resistência Ambiental: Algumas versões dos conectores SMA são projetadas para suportar condições ambientais adversas, sendo à prova d'água, poeira ou corrosão.
3. Ampla Gama de Aplicações: Devido às suas características de desempenho, os conectores SMA são amplamente utilizados em comunicações sem fio, setores de teste e medição.
Aplicação:
O conector SMA é um conector coaxial amplamente utilizado na indústria de RF e micro-ondas, conhecido por seu design compacto, ampla faixa de frequência, excelente desempenho mecânico e elétrico e alta confiabilidade. Essas características tornam os conectores SMA aplicáveis em campos como comunicação por microwaves, equipamentos de medição e teste, comunicações por satélite e experimentos científicos.
Outros Produtos:
1.Conector Coaxial RF SMA Fêmea Ângulo Reto Montagem em Flange
| Nº do Modelo | L | L1 | D | Observação |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | Carcaça SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50Ohm Conector RF SMA Fêmea Jack Montagem em Flange
| Nº do Modelo | L | L1 | L2 | D | D1 | D2 | Observação |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Catálogo de Produtos:
| Adaptador RF |
| Adaptador de Guia de Ondas para Coaxial |
| Vedantes Herméticos Vidro-Metal |
| Conector da Série J30J |
| Juntas Rotativas de Micro-ondas |
| Conjuntos de Cabos RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conectores de Ondas Milimétricas (2,4 mm, 2,92 mm) |
OBSERVAÇÃO:
Temos mais de 10.000 tipos de Conectores SMA, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
