Conectores de anteparo de ângulo reto fêmea SSMA (mini SMA) de alta confiabilidade
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector SSMA RF | Impedância: | 50Ω |
|---|---|---|---|
| Durabilidade: | 500 ciclos | Materiais: | LIGA DE COBRE |
| Aplicação: | RF | Resistência ao isolamento: | ≥ 5000 MΩ |
| Meio isolante: | PTFE | Gênero: | Fêmea |
| Destacar: | MF108A Cabo de ligação RF,SSMA macho ligação RF de aço inoxidável |
||
Alta confiabilidade SSMA ((mini SMA) Conectores de parede de ângulo reto femininos
Os conectores coaxial de RF da série SSMA são versões miniaturizadas dos conectores SMA, caracterizados por seu tamanho compacto, largura de banda de frequência ampla e alta confiabilidade.São amplamente utilizadas em diversos sectores, como a aviação., aeroespacial e comunicações de microondas.
Características:
1Dimensões miniaturizadas: os conectores SSMA são menores do que seus homólogos SMA, tornando-os adequados para aplicações onde o espaço é premium.
2Ampla largura de banda de frequência: os conectores SSMA são concebidos para operar numa ampla gama de frequências, suportando tipicamente até 18 GHz ou até mais.
3Alta fiabilidade: Estes conectores são concebidos para manter ligações estáveis em ambientes exigentes, incluindo altas temperaturas e vibrações.
4Baixa perda de reflexão: O projeto dos conectores SSMA ajuda a minimizar as reflexões do sinal, reduzindo as perdas e proporcionando um melhor desempenho.
Especificação dos conectores RF SSMA:
Nota:A frequência do modelo baseia-se nos dados da ficha de especificações do produto.
| Características electrónicas e materiais | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC √30GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 750 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Condutor central | Homem | Cobre ligado, revestido de ouro |
| Fêmea | Berílio Bronce revestido de ouro | |
| De borracha ou de borracha | Cobre ligado, revestido de ouro | |
| Mancha de encolhimento | Alcatrão de cobre revestido com níquel | |
| Isolador | PTFE | |
| Anel de foca | Borracha de silício | |
| Durabilidade | 500 Ciclos | |
Aplicação:
1Comunicação sem fio: em ligações de microondas, comunicação ponto a ponto e sistemas de antenas de estações base celulares, os conectores SSMA são usados para conectar componentes de RF (radiofrequência).
2- Aeroespacial e Aeronáutica:Os conectores SSMA são utilizados em uma variedade de sistemas de comunicação e navegação na indústria aeroespacial devido à sua alta confiabilidade e capacidade de suportar condições extremas.
3Equipamento de ensaio: nos equipamentos de ensaio e medição de RF, os conectores SSMA podem ser utilizados para ligar instrumentos de ensaio ao equipamento em teste (EUT) ou outros componentes de RF.
Catálogo do produto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |

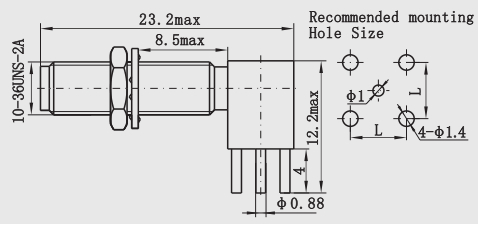

Desenho de contorno: (Unidade: mm)
Produto relacionado
1. Mini SMA Microstrip Conector de ângulo reto para PCB
| Número do modelo. | Notas |
| A partir de 1 de janeiro de 2014: |
2.SConector de micro-bandas de RF feminina SMA para PCB
| Número do modelo. | Notas |
| SSMA-KHD4 |
Nota:
Temos mais de 10.000 tipos deConectores SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
