Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector SMA RF | Apresentação: | Ouro |
|---|---|---|---|
| - Não.: | ≤ 1.3 | Tipo de montagem: | Montador de flange |
| Tensão de funcionamento: | 335V r.m.s no nível do mar | Faixa de frequência: | C.C. a 18GHz |
| Corpo: | De aço | Gênero: | Jack/fêmea |
| Destacar: | Conector SMA RF em latão,Conector SMA RF feminino,Conector de RF SMA montado em flange |
||

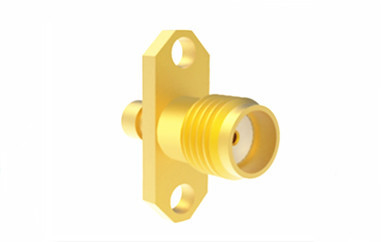

O conector coaxial SMA RF é um conector coaxial compacto e de alta frequência projetado em conformidade com o MIL-C-39012.desempenho mecânico e eléctrico excepcionalComo tal, tornou-se o conector coaxial de RF mais utilizado. É amplamente empregado em comunicação de microondas e equipamentos de medição de microondas,Entre outros camposA série de conectores de alto desempenho desenvolvidos pela nossa empresa são capazes de operar em frequências de até 20 GHz.
Especificação dos conectores SMA Rf:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Interface de acordo com | IEC 60169-15 |
| Impedância | 50Ω |
| Faixa de frequências | CC a 18 GHz |
| Perda de inserção | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Resistência do centro de contacto | ≤ 3mΩ |
| Resistência ao contacto externo | ≤ 2 mΩ |
| Ciclos de acasalamento | ≥ 500 |
| Intervalo de temperatura | -65-+165°C |

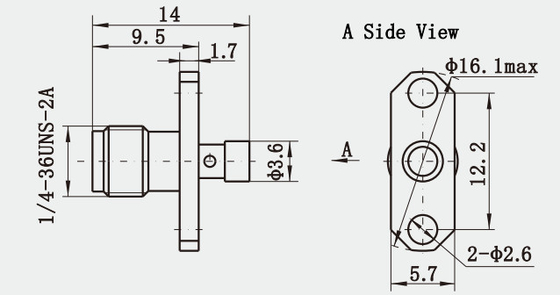

EsboçoConector RF de montagem de flange feminina SMA de latão para cabo CXN3506/MF108A:
Características materiais e mecânicas:
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brasão Revestido de Ouro |
| Fêmea | Sn-P Bronze Revestido em ouro | |
| Contato elástico | Berílio, bronze e níquel revestido | |
| Com um diâmetro não superior a 50 mm | Outros, de aço inoxidável | |
| Passivação inoxidável | ||
| Mancha de encolhimento | Outros, de aço inoxidável | |
| Torque de aperto da ligação | 0.79-1.13 N.m. | |
| Durabilidade | 500 ciclos | |
| Anel de vedação | Borracha de silicone | |
| Insuladores | PTFE | |
Características principais:
1. Dimensão pequena: Como o nome sugere, "SubMiniature" indica que o conector SMA é menor do que muitos outros tipos de conectores coaxial,tornando-o adequado para aplicações em que o espaço é premium.
2Capacidade de alta frequência: o conector SMA é projetado para lidar com altas frequências, tipicamente até 18 GHz, embora algumas versões possam ir até 26,5 GHz,que o tornam adequado para aplicações de microondas.
3Ampla largura de banda: juntamente com as capacidades de alta frequência, os conectores SMA podem transmitir sinais em uma ampla gama de frequências sem degradação significativa no desempenho.
Aplicações:
1Ampla gama de aplicações: devido ao seu tamanho, largura de banda e confiabilidade, o conector SMA é usado em uma ampla gama de aplicações, incluindo telecomunicações, equipamentos de teste, sistemas militares,e instrumentos científicos.
2Interface normalizada: de acordo com a norma MIL-C-39012.Os conectores SMA têm uma interface consistente que garante a compatibilidade com outros componentes e dispositivos que cumprem a mesma especificação.
3. Variações e adaptações: Existem várias variações do conector SMA disponíveis, incluindo diferentes opções de terminação (como SMA-J), adaptadores de ângulo reto e modelos de baixo perfil,proporcionando flexibilidade para várias necessidades de projeto.
Catálogo do produto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Produtos relacionados:
1) Conectores Fêmeas SMA RF hermeticamente fechados
| Número do modelo. | Notas |
| SMA ((M) - KFD | Hermético |
2) Mulher Bulkheaf ângulo direito Solder Mount SMA conector
| Número do modelo. | L | Notas |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Não.Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
