Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial SMP RF | Apresentação: | Revestimento em ouro |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Gênero: | Fêmea | Estilo do corpo: | Ângulo reto |
| Tempo de vida: | 500 Ciclos | Método da montagem: | Montador de flange |
| Destacar: | CXN3506/MF108A Conector de RF SMP para cabo,Conector de RF de ângulo direito feminino SMP |
||

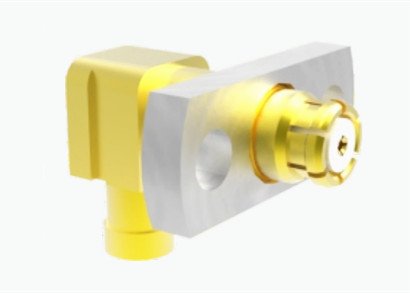

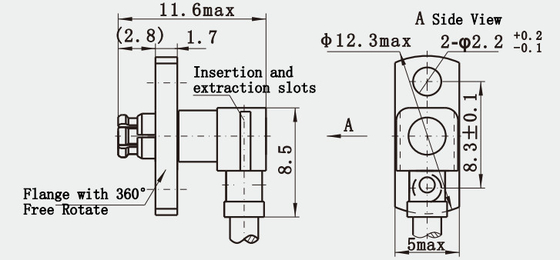

SMP Conector RF feminino de ângulo direito com flange de rotação livre de 360° para cabo CXN3506/MF108A
O SMP é um conector coaxial de RF em miniatura que possui pequeno tamanho, peso leve, excelente desempenho sísmico e uma ampla faixa de frequência de trabalho.Funciona até 30GHz (nosso conector SMP de alto desempenho pode chegar a 40GHz), e o plugue vem em três formas de interface: desaceleração total, desaceleração limitada e buraco sem fios (incluindo com travagem).Estas várias opções de interface podem satisfazer as necessidades de movimento axial ou radial durante o acasalamento às cegas quando se utilizam conectores de banda larga juntosÉ adequado para situações de instalação que exijam elevada fiabilidade e densidade modular.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Dieléctricos Resistência à tensão | 500VRMS* | |
| Resistência ao isolamento | ≥ 2000MΩ | |
| Resistência do centro | Condutor externo | Normal≤2,5mΩ, vedação≤4mΩ |
| Condutor central | Normal≤6mΩ, vedação≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Taxa de vazamento do produto hermético | 1.01325×10-3Pa·cm3/s | |
Características do conector SMP:
1. Tipo de ligação por empuxo: o conector SMP utiliza um design por empuxo que permite uma ligação e desconexão rápidas e fáceis.
2. Formas de interface diversas: fornece três tipos de interfaces: desaceleração total, desaceleração limitada e buraco sem fios (incluindo com travagem), atendendo a diferentes requisitos de conexão.
3. Opções Snap-In: Além do tipo push-on, variantes snap-in do conector SMP estão disponíveis, oferecendo aos usuários mais escolhas.
O cabo de conector SMP é ideal para aplicações de alta densidade de radiofrequência/microondas devido ao seu design compacto, forte adaptabilidade e operação conveniente.As suas diversas formas de interface e o seu design de inserção fácil de usar permitem ligações ou desconexões rápidas e fiáveis em diferentes ambientes, satisfazendo as exigências da moderna tecnologia de conectividade de alto desempenho.
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF de tipo N |
| Conector TNC RF |
| Conector RF MCX/MMCX |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
Nota:
Temos mais de 10.000 tipos deConector SMP, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dadosÉ.
