Detalhes do produto:
Condições de Pagamento e Envio:
|
| Interface: | PLF | Apresentação: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015, ISO-14001-2015 (em inglês) |
| Materiais: | De aço inoxidável | Tipo: | Conector mmW |
| Gênero: | Homem | Durabilidade: | 500 Ciclos |
| Destacar: | Conector de cabo de RF MF152A,1Conector de cabo RF de 0,0 mm |
||

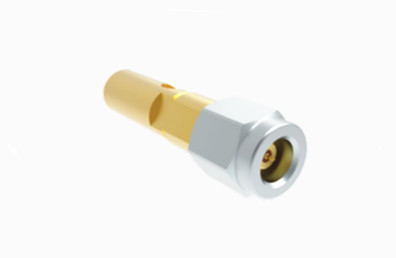

1Conector de cabo RF de ligação masculina de aço inoxidável da série.0mm para MF152A
O conector da série 1.0 é um conector de onda milimétrica de alto desempenho com uma frequência de uso de até 110 GHz.construção leveA utilização de frequências ultra-altas e conexões fiáveis, entre outras vantagens, tornam-no adequado para aplicações em sistemas de comunicação e radar de ondas milimétricas.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | |
| Impedância | 50Ω |
| Faixa de frequência | DC~110GHz |
| Dieléctricos Resistência à tensão | 250VRMS* |
| Resistência ao isolamento | ≥5000MΩ |
| VSWR | ≤ 1,1+0,005f |
| Características materiais e mecânicas | |
| Condutor central | BerílioBronze Gvelhos revestidos |
| Condutor externo | BerílioBronze Gvelhos revestidosPassivação de aço inoxidável |
| IsolamentoDielétrico | PLF |
| Intervalo de temperatura | -55 ~ +125°C |
Características:
- Não.
1.Capacidade de banda ultra larga
*Cobertura de Frequência Ampla: O conector de 1,0 mm cobre uma faixa de frequência de banda ultra larga de CC a 110 GHz.Esta característica simplifica muito o processo de ensaio, uma vez que não há necessidade de substituir diferentes conectores para ensaios de corrente contínua para bandas de onda milimétricas.
* Número reduzido de conexões: devido à sua capacidade de banda larga, o conector de 1,0 mm reduz o número de alterações de conectores necessárias durante o teste, melhorando assim a eficiência do teste.
2.Classificação de grau de precisão
Diferenciação de aplicação: o grau de finalidade geral é utilizado principalmente para conectores e conjuntos de cabos, adequados para requisitos gerais de precisão,enquanto o grau de precisão de laboratório é usado para medições e testes de maior precisão.

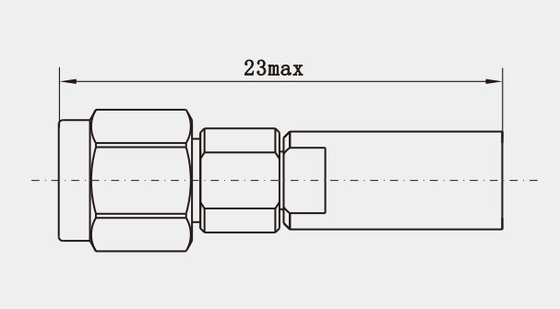

Esboço Desenho ((mm) e Imagem de
1Conector de cabo RF de ligação masculina de aço inoxidável da série.0mm para MF152A
Aplicação:
1Sistemas de comunicação de ondas milimétricas
* Alta taxa de transferência de dados: o conector de 1,0 mm suporta frequências de até 110 GHz, permitindo transmissões de taxa de transferência de dados ultra-alta que são essenciais para sistemas de comunicação de ondas milimétricas.Estes sistemas dependem da largura de banda larga e características de baixa perda do conector para manter a integridade do sinal.
* Miniaturização: Com o seu pequeno tamanho e construção leve, o conector de 1,0 mm é ideal para integração em dispositivos de comunicação de ondas milimétricas portáteis ou compactos.Seu fator de forma compacto permite o design de mais elegante, dispositivos mais portáteis sem sacrificar o desempenho.
2Sistemas de radar
* Resolução aprimorada: os sistemas de radar exigem conectividade de alta frequência para alcançar a detecção e resolução precisa do alvo.fornece uma transmissão clara do sinal, melhorando o desempenho global dos sistemas de radar.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
Outros adaptadores RF de 1,0 mm
1Adaptador de RF de 1,0 mm de mulher para mulher
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1,0 mm de macho para macho
(Número de modelo: 1.0-JJ)
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
