Detalhes do produto:
Condições de Pagamento e Envio:
|
| Apresentação: | Revestidos de ouro/nickel | Impedância: | 50Ω |
|---|---|---|---|
| Certificado: | ISO-9001-2015 (em inglês) | Dielétrico: | PLF |
| Tipo: | Adaptador do RF | Gênero: | Homem para Homem |
| Durabilidade: | 500 Ciclos | ||
| Destacar: | 1.0mm Adaptador RF de macho para macho,Adaptador RF Conector de aço inoxidável |
||

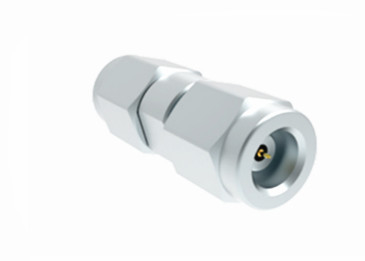

Integritade e Durabilidade 1.0 mm Conector de aço inoxidável
O conector da série 1.0 é um conector de onda milimétrica de alto desempenho, com frequências operacionais de até 110 GHz.Design leveEste conector confiável oferece vantagens como tamanho pequeno, design leve e capacidades de freqüência ultra-alta.É adequado para utilização em sistemas de comunicação e radar de ondas milimétricas.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | |
| Impedância | 50Ω |
| Faixa de frequência | DC~110GHz |
| Dieléctricos Resistência à tensão | 250VRMS* |
| Resistência ao isolamento | ≥5000MΩ |
| VSWR | ≤ 1,1+0,005f |
| Grau de qualidade | Grau de desempenho elevado |
| Características materiais e mecânicas | |
| Condutor central | BerílioBronze Gvelhos revestidos |
| Condutor externo | BerílioBronze Gvelhos revestidosPassivação de aço inoxidável |
| IsolamentoDielétrico | PLF |
| Intervalo de temperatura | -55 ~ +125°C |
Características
* Nos sistemas de ensaio, a qualidade do conector afeta directamente a qualidade da transmissão do sinal; portanto, a selecção de um conector de alta qualidade é crucial para assegurar a precisão do ensaio.
* Tendo em conta as diferentes necessidades dos diferentes ambientes de ensaio, é essencial escolher o tipo e o nível de conector adequados para assegurar a precisão dos ensaios.
* À medida que a tecnologia de comunicação sem fios avança, os equipamentos de ensaio necessitam de actualizações constantes para suportar frequências e larguras de banda mais elevadas, colocando maiores exigências no desempenho dos conectores.

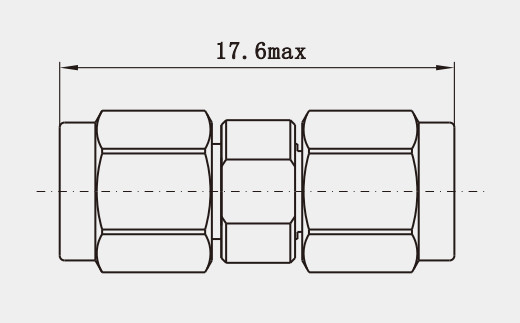

Esboço Desenho ((mm) e Imagem de
Integritade e Durabilidade 1.0 mm Conector de aço inoxidável
Aplicação:
* Ao selecionar um conector coaxial RF de 1,0 mm, considere parâmetros como a relação de onda estacionária e a perda de retorno para garantir alta precisão e eficiência nos testes.
* Para investigadores envolvidos em estudos de comunicação sem fios e percepção,A compreensão das características de desempenho e dos cenários aplicáveis dos diferentes tipos de conectores pode ajudá-los a escolher melhor os componentes de ensaio adequados.
* Antes da realização dos ensaios, devem ser efectuadas calibrações minuciosas do equipamento e verificações de desempenho para assegurar a exactidão e a fiabilidade dos resultados dos ensaios.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Outros adaptadores RF de 1,0 mm
1Adaptador de RF de 1,0 mm de mulher para mulher
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1,0 mm de macho para macho
(Número de modelo: 1.0-JJ)
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
