Detalhes do produto:
Condições de Pagamento e Envio:
|
| Apresentação: | Revestidos de ouro/nickel | Impedância: | 50Ω |
|---|---|---|---|
| Certificado: | ISO-9001-2015 (em inglês) | Dielétrico: | PLF |
| Tipo: | Conector do RF | Gênero: | Fêmea |
| Durabilidade: | 500 Ciclos | ||
| Destacar: | Conector RF de flange feminina de aço inoxidável,1Conector RF de flange feminino da série 0 |
||
Conector RF de flange feminina da série 1.0 de aço inoxidável com pin correspondenteφ0.23 Profundidade do buraco 1 mm
O conector da série 1.0 é um conector de onda milimétrica de alto desempenho projetado para uso até 110 GHz com uma conexão roscada de interface de ar.Capacidades de ultra-alta frequência, e conectividade fiável, o que o torna altamente adequado para uma ampla gama de aplicações em sistemas de comunicação e radar de ondas milimétricas.
Especificações:
| Características elétricas | |
| Impedância | 50Ω |
| Faixa de frequência | DC~110GHz |
| Dieléctricos Resistência à tensão | 250VRMS* |
| Resistência ao isolamento | ≥5000MΩ |
| VSWR | ≤ 1,1+0,005f |
| Grau de qualidade | Grau de desempenho elevado |
| Características materiais e mecânicas | |
| Condutor central | BerílioBronze Gvelhos revestidos |
| Condutor externo | Brass,Gvelhos revestidosPassivação de aço inoxidável |
| IsolamentoDielétrico | PLF |
| Intervalo de temperatura | -55 ~ +125°C |
Características:
A fabricação do conector coaxial de rádio-frequência de onda de 1,0 mm envolve técnicas de usinagem de precisão, incluindo a seleção de materiais de alta qualidade e um rigoroso controle do processo.Especialmente para a parte do adaptadorA sua concepção deve assegurar uma baixa reflexão e uma elevada reprodutibilidade, factores fundamentais para garantir a precisão do ensaio.com uma tensão de ar não superior a 80 V,, todas apresentam excelentes relações de ondas estacionárias e desempenho de perda de retorno, ajudando a reduzir erros de medição e melhorar a qualidade da transmissão do sinal.

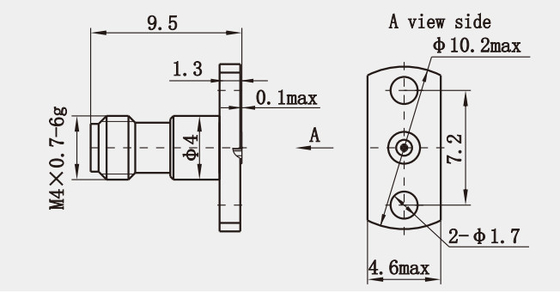

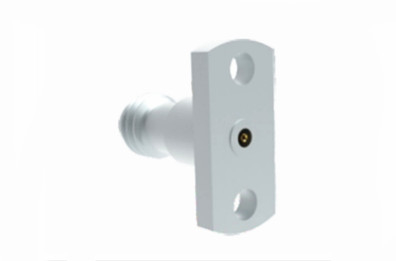

Esboço Desenho ((mm) e Imagem de
Conector RF de flange feminina da série 1.0 de aço inoxidável com pin correspondenteφ0.23 Profundidade do buraco 1 mm
Aplicação:
* Sistemas de radar: nos sistemas de radar modernos, especialmente aqueles que requerem componentes compactos para se adequarem às restrições do espaço, o 1.O conector coaxial RF de onda de 0 mm é amplamente adotado por seu alto desempenho e design compacto.
* Comunicações por satélite: os equipamentos de comunicação por satélite utilizam frequentemente a banda de ondas milimétricas para a transmissão de sinais, e este conector fornece um método de ligação fiável,assegurar a estabilidade do sinal e a fiabilidade da comunicação.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Outros adaptadores RF de 1,0 mm
1Adaptador de RF de 1,0 mm de mulher para mulher
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1,0 mm de macho para macho
(Número de modelo: 1.0-JJ)
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
