Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial RF de 2,4 mm | Apresentação: | Passivated |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Tipo: | Fêmea | Período de vida: | 500 Ciclos |
| Aplicação: | Computador/LANs | Materiais: | Aço inoxidável |
| Destacar: | Conectores RF de aço inoxidável de 2,4 mm,Conectores RF de revestimento passivo de 2 |
||

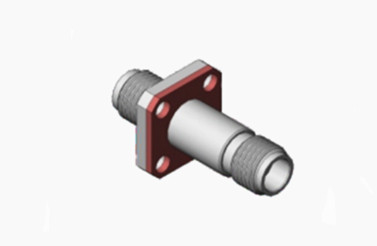

2Conectores de RF de aço inoxidável à prova d'água de onda milimétrica de.4 mm de sexo feminino a feminino
O produto do tipo 2,4 mm é um conector de onda milimétrica de alto desempenho com uma frequência de 50 GHz.frequência de utilização elevada, e conectividade confiável. Isso o torna amplamente utilizado em medições de microondas de alta frequência e dispositivos de onda milimétrica.
Desenho de contornoNão, não.
Especificações(mm):
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas | ||||
Impedância | 50Ω | |||
Faixa de frequência | DC ¥50 GHz | |||
Voltagem nominal | 170VRMS (nível máximo do mar) | |||
Dieléctricos Resistência à tensão | 500VRMS (nível máximo do mar) | |||
Resistência ao isolamento | ≥ 5000 MΩ | |||
Resistência ao contacto | Condutor externo | ≤ 2 mΩ | ||
Condutor central | ≤ 3mΩ | |||
VSMR | ≤ 1,05+0,005f | |||

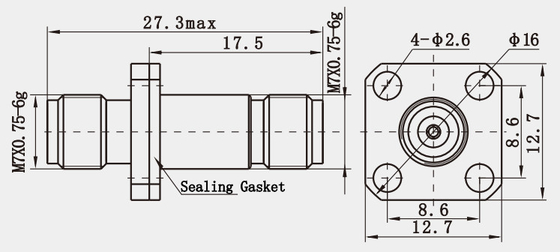

Desenho detalhado(mm):
Características:
1Ampla faixa de frequência: com suporte a uma faixa de frequência de CC a 50 GHz, este adaptador cobre uma ampla gama de bandas de comunicação sem fio, incluindo muitas aplicações de microondas e ondas milimétricas.Tais capacidades de banda larga tornam-na uma escolha ideal para uma variedade de aplicações de alta frequência.
2. Relação de onda permanente baixa: Uma taxa de onda permanente baixa indica que o adaptador tem excelente correspondência de impedância e mínima reflexão do sinal dentro da faixa de frequência especificada.Isto é particularmente importante para manter a qualidade do sinal e a máxima eficiência de transmissão no sistema..
3. Alta retenção da tomada: graças à sua estrutura e materiais superiores, o adaptador de RF à prova d'água de 2,4 mm pode suportar até 3000 operações de ligação e desconexão,com um comprimento de diâmetro não superior a 50 mm,Isto torna-o especialmente útil em situações em que a configuração de ligação precisa de ser alterada frequentemente.
Vantagens:
| Produtos normais | Produtos de elite | |
| Faixa de frequência | DC~40 GHz | DC ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Durabilidade | 300 Ciclos | > 500 ciclos |
Aplicação:
1Transmissão de dados: Para cenários de aplicação que exijam transmissão rápida e em larga escala de dados, como equipamentos aeroespaciais, o 2.Adaptador RF à prova d'água de 4 mm fornece um método de ligação eficiente e fiávelA sua concepção garante um desempenho estável em ambientes extremos, quer em vibrações elevadas quer em flutuações de temperatura.
2. Equipamento de teste e medição: no campo do teste e medição, este tipo de adaptador é comumente utilizado para conectar vários dispositivos para garantir a mais alta integridade do sinal e precisão de teste.Por exemplo, no teste característico de dispositivos de microondas, o uso do adaptador de RF à prova d'água de 2,4 mm pode reduzir a perda e a reflexão do sinal, melhorando assim a precisão dos resultados do teste.
Nota:
Temos mais de 10.000 tipos deConector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
