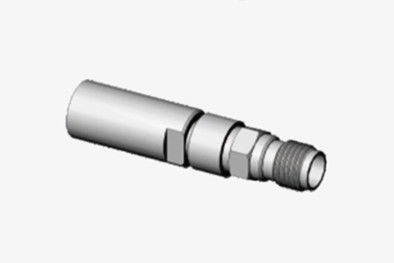

Onda Milimétrica K2.90mm Conector RF Fêmea de Aço Inoxidável para Cabo MF540A

                Conector RF Fêmea de Aço Inoxidável de Onda Milimétrica K2.90mm para Cabo MF540A

Conectores de onda milimétrica tipo K (2.92mm, SMK), também chamado de conectores de 2.92mm. É um dos conectores de onda métrica mais populares. A ampla faixa de frequência é de até 40GHz. Eles podem ser acoplados com conectores SMA e de 3.5mm.

Esses conectores tipo K (2.92mm, SMK) adotam interface de ar, o que os torna pequenos em tamanho, leves e muito confiáveis na conexão, etc.

Conectores coaxiais de alta precisão de 50 Ohm com interface de 2.92mm (Fêmea) são projetados para uso geral de RF e micro-ondas. Esses conectores de alto desempenho são amplamente utilizados em várias configurações de teste e medição, desde comunicações celulares até satelitais, garantindo o acoplamento adequado de equipamentos e cabos. Feitos de aço inoxidável durável, esses conectores são projetados para suportar uso repetido. Eles apresentam um dielétrico de ar e um suporte de condutor central de plástico de baixa perda.


Especificação (mm):

Nota: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.

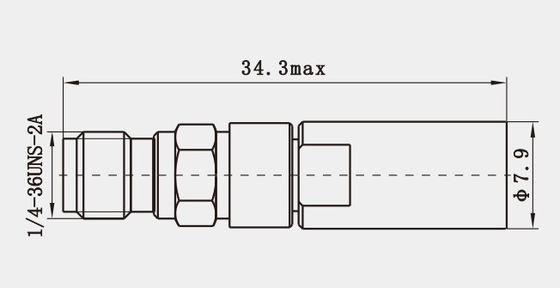

Desenho de Contorno de Conector RF Fêmea de Aço Inoxidável de Onda Milimétrica K2.90mm para Cabo MF540A (mm):

Características :

1. Baixo VSWR e Perda de Inserção: Ao incorporar as vantagens das linhas de transmissão dielétricas de ar, o conector de 2.92mm exibe baixa Relação de Onda Estacionária de Tensão (VSWR) e perda de inserção mínima. Isso resulta em menor perda de energia durante a transmissão do sinal, preservando a integridade do sinal.

2. Tamanho Compacto: Comparado a outros tipos de conectores RF, como conectores de 3.5mm/SMA, o conector de 2.92mm é menor e mais compacto. Seu design miniaturizado o torna ideal para uso em aplicações com espaço restrito, como equipamentos de teste portáteis e placas de circuito de alta densidade.

3. Boa Compatibilidade: O design do conector de 2.92mm leva em consideração a compatibilidade com conectores SMA e de 3.5mm. Embora existam algumas diferenças entre eles, eles podem ser interconectados sob certas circunstâncias, proporcionando maior flexibilidade aos engenheiros.

Aplicação(mm):

1. Sistemas de Radar: Em sistemas de radar militares e civis, o conector de 2.92mm desempenha um papel crucial na conexão de antenas, módulos transceptores e outros componentes essenciais. Sua confiabilidade e características de baixa perda garantem o desempenho e a precisão ideais do sistema de radar.

2. Equipamentos de Teste e Medição: Para instrumentos como analisadores de rede, analisadores de espectro e geradores de sinal, o conector de 2.92mm facilita as conexões entre portas de teste e dispositivos sob teste. Sua precisão e estabilidade aprimoram a precisão dos resultados de medição.

3. Indústria Aeroespacial: Nos setores de aviação e espaço, o conector de 2.92mm é utilizado em sistemas de comunicação, navegação e controle de aeronaves, satélites e espaçonaves. Sua capacidade de suportar vibração, choque e temperaturas extremas garante operação consistente em ambientes espaciais desafiadores.
