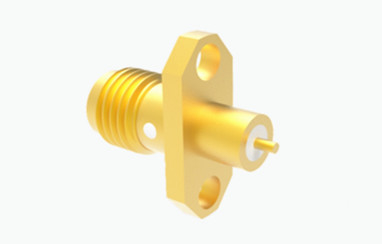

Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | SMA RF Conector coaxial | Apresentação: | Revestidos de ouro |
|---|---|---|---|
| Gênero: | Fêmea | Impedância: | 50Ω |
| Frequência: | DC ~ 18 GHz | Duração da vida: | 500 Ciclos |
| Aplicação: | Comunicação | Materiais: | De aço |
| Destacar: | Conector coaxial RF de flange com dois buracos,Conector coaxial de RF feminino SMA,Conector coaxial RF de latão aeroespacial |
||
A série SMA de conectores coaxial de RF é celebrada pelo seu design compacto e desempenho de alta frequência, operando de forma eficiente até 18 GHz.incluindo um pequeno fator de forma, ampla largura de banda, propriedades mecânicas e elétricas superiores e conectividade confiável.São amplamente utilizadas em sectores como o aeroespacial, marítimo e numerosos outros domínios.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | |||
| Impedância | 50Ω | ||
| Faixa de frequência | 0.3ZHz-18GHz | ||
| Dieléctricos Resistência à tensão | 1000VRMS | ||
| Resistência ao isolamento | ≥ 5000MΩ ((DC:500V) | ||
| Resistência do centro | Condutor central | ≤ 3,0 mΩ | |
| Condutor externo | ≤ 2,0 mΩ | ||
| Características materiais e mecânicas | |||
| Fixação do contacto central | ≥ 26.7 | ||
| Durabilidade | 500 vezes. | ||
| Retenção de cabo | Força mínima de retenção do cabo | ||
| Temperatura | -55°C~+125°C | ||

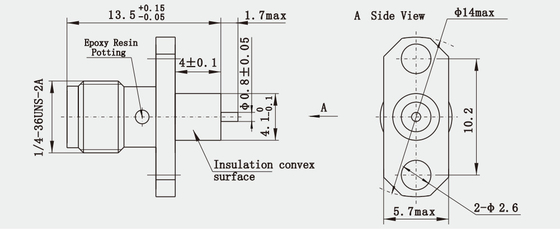

Desenho de contorno:(mm)
Características:
1- Estrutura mecânica precisa: - O design estrutural preciso garante que a ligação roscada do conector seja apertada e fiável, evitando o afrouxamento sob condições de vibração ou choque.Entretanto...- com uma certa resistência mecânica,Podem suportar o esforço mecânico durante a instalação e utilização e não são facilmente danificados.
2- Controlo e inspecção rigorosos da qualidade: - O processo de produção segue um rigoroso sistema de gestão da qualidade,e cada fase de produção é rigorosamente inspeccionada e controlada para garantir que a qualidade e o desempenho dos produtos cumprem as normas aeroespaciaisPor exemplo, o desempenho elétrico, o desempenho mecânico e a adaptabilidade ambiental dos conectores serão testados e verificados minuciosamente.
3- Operação estável sob temperaturas extremas, umidade, vibrações,choque e outros ambientes adversos garante que o conector ainda pode manter um bom desempenho de conexão sob as condições complexas da nave espacial no espaçoPor exemplo, alguns conectores SMA de nível aeroespacial podem suportar temperaturas que variam de -55°C a 125°C e podem suportar acelerações elevadas e fortes choques de vibração.- Boa resistência à corrosão para lidar com substâncias corrosivas ou ambientes que possam existir no espaço, prolongando a vida útil dos conectores.
Aplicação:
1Conexão de equipamento de medição e controlo: os conectores SMA podem ser utilizados para ligar radar, equipamento de telemetria e outros dispositivos nas estações de medição e controlo em terra.Estes dispositivos exigem ligações de RF com antenas, equipamento de processamento de sinais, etc. para realizar rastreamento, medição e controle de naves espaciais.
2Conexão de sinal do sensor: alguns sensores emitem sinais para sinais de RF, os conectores SMA podem ser conectados ao sensor e circuitos de processamento de sinal para transmitir as informações detectadas pelo sensor.
3Conexão interna do detector: nos detectores do espaço profundo, os conectores SMA podem ser utilizados para ligar o equipamento de comunicação interno do detector, instrumentos científicos, etc.,adaptar-se a uma variedade de condições adversas no ambiente espacial, tais como alterações de temperatura alta e baixa, ambiente de vácuo, radiação e assim por diante.
Catálogo do produto:
1.85 série
2.4Série
2.92Série
SMASérie
Série SMP
Série SMPM
Produtos isoladores de vidro
Adaptador de guia de ondas coaxial
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
