Detalhes do produto:
Condições de Pagamento e Envio:
|
| Revestimento: | Revestidos de ouro/niquel | Impedância: | 50Ω |
|---|---|---|---|
| Certificado: | ISO-9001-2015 (em inglês) | Dielétrico: | PLF |
| Tipo: | Adaptador do RF | Gênero: | Fêmea |
| Durabilidade: | 500 Ciclos | ||
| Destacar: | Conector coaxial folheado a níquel do RF,Conector coaxial RF de micro-banda,conector coaxial de 50Ω RF |
||
MSSM Conector coaxial RF de aço inoxidável feminino com micro-banda
O conector da série 1.0 é um conector de onda milimétrica avançado projetado para aplicações de alta frequência, capaz de gerenciar frequências de até 110 GHz.É particularmente adequado para comunicações de ondas milimétricas e sistemas de radar.Com uma ligação a rosca de interface de ar, este conector garante uma transmissão de sinal estável e fiável.enquanto as suas capacidades de ultra-alta frequência permitem uma transferência de sinal eficienteEm resumo, o conector da série 1.0 é uma opção versátil e fiável para aplicações de alta frequência.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | |
| Impedância | 50Ω |
| Faixa de frequência | DC~110GHz |
| Dieléctricos Resistência à tensão | 250VRMS* |
| Resistência ao isolamento | ≥5000MΩ |
| VSWR | ≤ 1,1+0,005f |
| Grau de qualidade | Grau de desempenho elevado |
| Características materiais e mecânicas | |
| Condutor central | BerílioBronze Gvelhos revestidos |
| Condutor externo | BerílioBronze Gvelhos revestidosPassivação de aço inoxidável |
| IsolamentoDielétrico | PLF |
| Intervalo de temperatura | -55 ~ +125°C |
Características
1Material do condutor interno: normalmente latão ou cobre de berilio, do qual o cobre de berilio é comumente utilizado no condutor interno dos conectores femininos devido à sua melhor elasticidade.
2Material dielétrico: PTFE, PEI e meios de ar, etc., os meios de ar têm uma constante baixa, o que faz com que o conector tenha uma frequência de corte mais elevada.
3Material do condutor externo: geralmente revestimento de aço inoxidável ou cobre, o condutor externo de aço inoxidável é mais durável, mas o custo de fabricação também é maior.

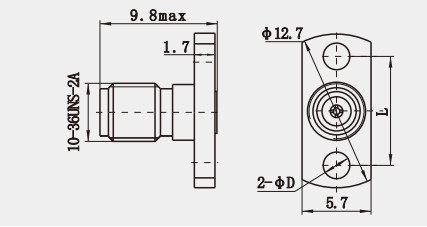

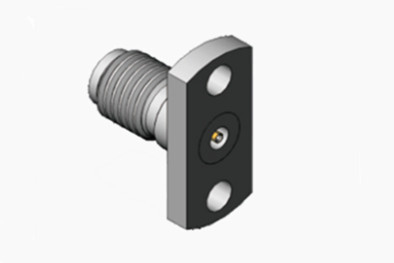

Esboço Desenho ((mm) e Imagem deMSSM Conector coaxial RF de aço inoxidável feminino com micro-banda
Aplicação:
1- Campo de comunicação: em comunicações móveis, dados sem fios, sistemas de chamadas e outros equipamentos,Os conectores coaxial RF MSSM são usados para transmitir sinais de frequência de microondas para garantir a transmissão estável de sinais de alta frequência.
2Investigação Científica: Na investigação científica e na experimentação,Os conectores coaxial de RF MSSM são usados para conectar uma variedade de equipamentos e instrumentos de teste de RF, a fim de medir e analisar sinais de alta frequênciaA sua elevada precisão e fiabilidade são fundamentais para a precisão da investigação científica.
3Campo industrial: na produção industrial, os conectores coaxial de RF MSSM são usados para conectar uma variedade de equipamentos e sensores de controle de RF para realizar controle e monitoramento automatizados.Seu desempenho elétrico estável e durabilidade mecânica tornam-no adequado para ambientes industriais adversos.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Outros adaptadores RF de 1,0 mm
1Adaptador de RF de 1,0 mm de mulher para mulher
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1,0 mm de macho para macho
(Número de modelo: 1.0-JJ)
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
