Conector de alta frequência ou de poupança de espaço hermeticamente fechado CSMP/SMPS Conector masculino para solda de PCB

Introdução ao produto:

Economia de espaço ou alta frequênciaConector RF masculino CSMP/SMPS para montagem de PCB

O conector RF CSMP, também chamado SMPS, com um condutor central feito de liga Kovar revestida de ouro, garante uma transmissão de sinal consistente e confiável em uma ampla faixa de frequência de 0.04 GHz a 40 GHzIsto torna-o ideal para aplicações de alta frequência que exigem precisão e estabilidade.

Com uma resistência de isolamento de ≥ 2000 MΩ, oCSMPO conector de RF minimiza a perda de sinal e mantém a integridade do sinal mesmo em condições desafiadoras, contribuindo para a sua confiabilidade geral e desempenho em sistemas de RF críticos.

Projetado com uma classificação de impedância de 50Ω, o conector RF CSMP corresponde à impedância dos componentes conectados,Redução de reflexos e distorções do sinal para transferência de sinal ideal e eficiência máxima do sistema de RF.

O fator de forma compacto do conector RF CSMP, também conhecido como Supper micro SMP, é menor que o SSMP ((mini smp, smpm), tornando-o perfeito para aplicações de economia de espaço.O seu pequeno tamanho permite instalações de alta densidade sem comprometer o desempenho, oferecendo uma solução versátil para os modernos sistemas de RF.

Em conclusão, o CSMP RF Connector combina materiais superiores, engenharia de precisão e capacidades de alto desempenho, tornando-o a escolha ideal para várias aplicações de RF.Seja para ambientes de espaço limitado ou aplicações de alta frequência, os conectores de RF SSMP e CSMP fornecem conectividade confiável e integridade excepcional do sinal.

Características:

• Jantar.micro PMSMini tipo SMP Design:Ideal para aplicações que requerem uma solução de conectores compacta e leve.
• Estruturas de alta qualidade:Fabricado em Xi'an, na China, com um condutor externo de liga Kovar durável, revestido de ouro, garantindo excelente condutividade e fiabilidade.
• Ampla faixa de frequências:Adequado para aplicações de alta frequência na faixa de 0,04 GHz a 40 GHz.
• Segmentação hermética:Tem uma temperatura nominal de 1.01325 X 10-3 Pa.cm3/s, proporcionando um selo apertado para evitar a fuga de gases ou líquidos, tornando-o ideal para ambientes que exigem uma elevada protecção contra fatores ambientais.
• Isolamento Superior:Isolador de vidro (verde), que oferece excelentes propriedades de isolamento para um desempenho fiável em condições difíceis.

Parâmetros técnicos:

Esboço Dimension deConector RF masculino CSMP/SMPS para montagem de PCB:

Solução de quadro para quadro:

Conector masculino CSMP (descolamento total) + adaptador feminino CSMP + conector masculino CSMP (borda lisa)

Aplicações:

OConector CSMP hermeticamente fechadoé versátil e pode ser utilizado em:

• Aeronáutica
• Serviços de telecomunicações
• Aviação
• Navegação
• Satélite
• Radar
• Indústria e electrónica

Seu tamanho em miniatura, ampla faixa de frequência e vedação hermética o tornam uma escolha confiável para ambientes exigentes.

Personalização:

Serviços de personalização de produtos para conector RF CSMP:

Os serviços de personalização de produtos estão disponíveis para o SMP de mini-tipo, SMP de mini-tamanho e SMP minimizado.

MOQ: 200 peças

Embalagem e transporte:

Este conector CSMP RF é cuidadosamente embalado para garantir a entrega segura à sua porta.

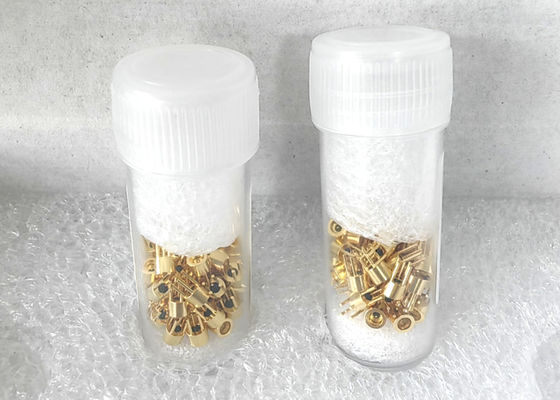

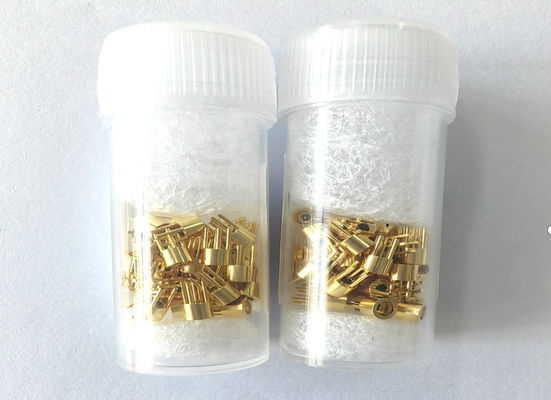

Embalagem:50pcs/ garrafa de plástico

Tamanho da embalagem:21.5*15.5*12cm (0,040 CBM)

Nota: A embalagem exterior pode conter duas embalagens pequenas
