Conectores de contacto de solda Micro D com 915, 21, 25, 31, 37, 51, 66, 74,100 Contactos
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condutor central: | Ligação de cobre, revestimento de ouro | Condutor Externo: | Liga de alumínio, revestimento por níquel |
|---|---|---|---|
| Cabo de acasalamento: | AFR-250, White Wire 0,1 a 0,15 mm2 | Sexo de contacto: | tomada masculina |
| Resistência ao isolamento: | ≥ 5000 MΩ | DWV: | 800 V |
| Contacto/Pin: | 15 pinos | Dieléctrico de isolamento: | PBT |
| Tipo de terminação: | Solda |
Descrição do produto:
Os produtos da série J30J são equivalentes à série americana MDM e o número de contatos inclui: 9, 15, 21, 25, 31, 37, 51, 66, 100.
Usando alfinetes elásticos de arame retorcido (alfinetes de torção) com alta densidade de contato, adequados para uma área de secção transversal do núcleo de arame de 0,1 mm2 a 0,15 mm2.
Condutor externo: liga de alumínio,Revestimento por níquel
Condutor central: liga de cobre, revestimento de ouro
Espaçamento de contacto: 0,05' / 1,27 mm

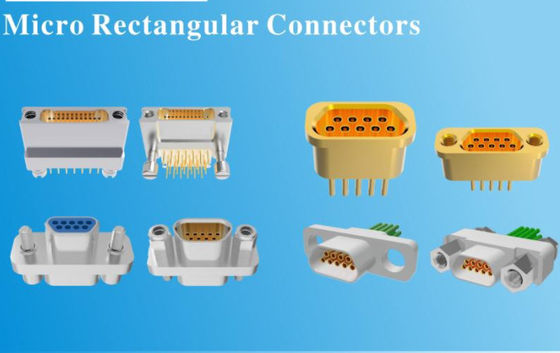

A Elite Electronic tem principalmente três tipos de conectores Micro D usados para o contato de Crimping, contato de Soldadura, placa de impressão.
Parâmetros técnicos:
| Condutor externo | Liga de alumínio, revestimento por níquel |
| Condutor central | Ligação de cobre, revestimento de ouro |
| VDV | 800 V |
| Cabo de acasalamento | AFR-250, White Wire 0,1 a 0,15 mm2 |
| Contacto/Pin | 15 pinos |
| Acessórios de acasalamento | P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11, P14 |
| Sexo de contacto | Plug masculino |
| Temperatura de funcionamento/armazenamento | -55°C~+125°C |
| Dieléctrico de isolamento | PBT |
Dimensão de contornode contato masculinoConector Micro Dcom copos de solda: (unidade mm)
Aplicações:
O conector da série ELT J30J, é um produto versátil e confiável adequado para uma ampla gama de aplicações.Este conector é ideal para várias ocasiões e cenários.
É amplamente utilizado em aeroespacial, aviação, navegação por satélite, radar, comunicação, design de IA, eletrônica.
Personalização:
Serviços de personalização de conectores da série J30J
Por favor, contacte-nos diretamente para que possamos organizar a avaliação pelo nosso Departamento Técnico.
Embalagem e transporte:
Embalagem e remessa dos conectores da série J30J/conectores Micro D:
O conector da série J30J é cuidadosamente embalado para garantir a entrega segura.Cada conector é colocado numa embalagem protetora e depois encerrado numa caixa de papelão resistente para evitar qualquer dano durante o transporte.
Para o transporte, usamos transportadores confiáveis para entregar sua encomenda de forma segura e a tempo.Seu conector da série J30J será enviado com informações de rastreamento fornecidas para que você possa monitorar sua jornada até sua porta.
