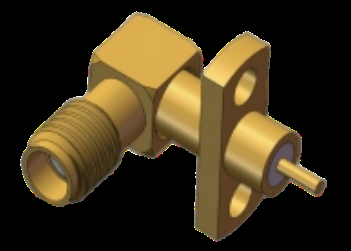

Conector Coaxial RF SSMA Jack / Fêmea de Ângulo Reto com Montagem em Flange de 2 Furos e Parafuso 10-36UNS-2
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector Microstrip Fêmea SSMA | modelo: | O SSMA-KWFD2 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-18 GHz | Impedância: | 50Ω |
| Voltagem nominal: | 250 V | DWV: | 750 V |
| Resistência ao isolamento: | ≥ 5000 MΩ | Condutor central: | Liga de cobre, revestido de ouro |
| Condutor Externo: | Liga de cobre, revestido de ouro | Método da montagem: | 4 Montante de flange de buraco |
| Parafuso: | 10-36UNS-2 | Isoladores: | Ptfe |
| Amostras: | Em estoque, Disponível | ||
| Destacar: | Conector Coaxial RF SSMA,Conector RF Coaxial SSMA Jack,SSMA Jack de Flange de 2 Furos |
||
2 Flancas de buraco montadas em ângulo direito SSMA / Mini SMA RF Coax Microstrip Connector até 18GHz
Especificações do produto
| Posições | Valor |
|---|---|
| Nome do produto | RA SSMA Conector de microstrip feminino |
| Modelo | O SSMA-KWFD2 |
| Faixa de frequência | 0.3 MHz-18 GHz |
| Impedância | 50Ω |
| Voltagem nominal | 250 V |
| VDV | 750 V |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor central | Liga de cobre, revestido de ouro |
| Condutor externo | Liga de cobre, revestido de ouro |
| Método de montagem | 2 Montante de flange de buraco |
| Insuladores | PTFE |
| Amostragens | Em estoque, disponível |
Visão geral do produto
Os conectores coaxial RF da série SSMA são versões compactas do padrão de interface SMA, aproximadamente 70% do tamanho dos conectores SMA tradicionais.
- Tamanho compacto com largura de banda de frequência ampla
- Desempenho mecânico e eléctrico superior
- Alta fiabilidade em aplicações exigentes
- Conexão com rosca (10-36UNF-2)
- Impedância característica de 50Ω
- Função de frequência até 30 GHz
Dimensões da interface
SSMA Ângulo direito 2 Flanco de furo de montagem de conectores de microstrip Dimensões
Dimensões de contorno para o modelo SSMA-KWFD2 (unidade: mm).
Outros modelos de conectores de microstrip SSMA de ângulo reto:
Aplicações
Ideal para transmissão de sinais de microondas de alta precisão em:
- Sistemas de comunicação por microondas
- Equipamento de medição
- Aplicações aeroespaciais
- Sistemas de radar
- Áreas de eletrónica
Embalagem e transporte
Embalagem:Cada conector de ângulo reto ssma é cuidadosamente embalado em caixas de proteção para garantir o trânsito seguro. Transporte marítimo:Usamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.
Transporte marítimo:Usamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.Nota:Para outros modelos de conectores de ângulo reto de montagem de flange semelhantes, consulte nosso catálogo.
