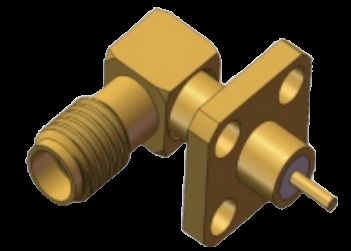

RA SSMA Jack/Female RF Coax Microstrip Connector 4 Hole Flange Mount Até 18GHz
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector feminino SSMA | Modelo: | SSMA-KWFD1 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-18 GHz | Impedância: | 50Ω |
| Tensão nominal: | 250 V | DWV: | 750 V |
| Resistência de Isolamento: | ≥5000mΩ | Método da montagem: | 4 Montante de flange de buraco |
| Condutor central: | Liga de cobre, revestido de ouro | Condutor externo: | Liga de cobre, revestido de ouro |
| Parafuso: | 10-36UNS-2 | Isoladores: | PTFE |
| Amostras: | Em estoque, Disponível | ||
| Destacar: | Conector RF de 18 GHz,Conector de micro-fibra RF,Conector RF Montagem em Flange de 4 Furos |
||
4 Hole Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Connector Até 18 GHz
Especificações do produto
| Posições | Valor |
|---|---|
| Nome do produto | RA SSMA Conector feminino de microstrip |
| Modelo | O SSMA-KWFD1 |
| Faixa de frequência | 0.3 MHz-18 GHz |
| Impedância | 50Ω |
| Voltagem nominal | 250 V |
| VDV | 750 V |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor central | Liga de cobre, revestido de ouro |
| Condutor externo | Liga de cobre, revestido de ouro |
| Método de montagem | 4 Montante de flange de buraco |
| Insuladores | PTFE |
| Amostragens | Em estoque, disponível |
Visão geral do produto
Os conectores coaxial RF da série Right Angle SSMA são versões compactas do padrão de interface SMA, aproximadamente 70% do tamanho dos conectores SMA tradicionais.
- Tamanho compacto com largura de banda de frequência ampla
- Desempenho mecânico e eléctrico superior
- Alta fiabilidade em aplicações exigentes
- Conexão com rosca (10-36UNF-2)
- Impedância característica de 50Ω
- Função de frequência até 30 GHz
Dimensões da interface
SSMA ângulo reto 4 furo de montagem de flange de conectores de microstrip Dimensões
Dimensões de contorno para o modelo SSMA-KWFD1 (unidade: mm).
Outros modelos de conectores SSMA de microstripe de 4 furos montados com flange de ângulo direito:
Aplicações
Ideal para transmissão de sinais de microondas de alta precisão em:
- Sistemas de comunicação por microondas
- Equipamento de medição
- Aplicações aeroespaciais
- Sistemas de radar
- Áreas de eletrónica
Embalagem e transporte
Embalagem:Cada conector SSMA de ângulo reto de 4 furos é cuidadosamente embalado em caixas de proteção para garantir o transporte seguro.
Transporte marítimo:Usamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.
Nota:Para outros modelos de conectores de ângulo reto de montagem de flange similares, verifiqueo nosso catálogoEmbora alguns modelos estejam em stock, todos podem ser produzidos rapidamente para atender às exigências dos clientes.
