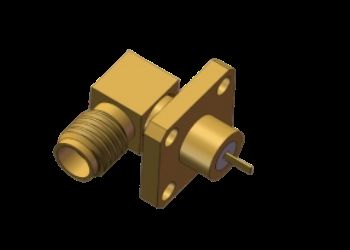

Conector RF coaxial SSMA Jack/Fêmea Ângulo Reto, Montagem em Flange de 4 Furos, Microstrip Plano
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | RA SSMA Conector de microstrip feminino | Modelo: | A norma SSMA-KWFD18 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-18 GHz | Impedância: | 50Ω |
| Tensão nominal: | 250 V | DWV: | 750 V |
| Resistência ao isolamento: | ≥5000MΩ | Condutor central: | Liga de cobre, revestido de ouro |
| Condutor Externo: | Liga de cobre, revestido de ouro | Método da montagem: | 4 Montante de flange de buraco |
| Microstrip: | Tamanho plano 0,2 × φ0.88 | Parafuso: | 10-36UNS-2 |
| Isoladores: | Ptfe | ||
| Destacar: | Conector RF Microstrip Plano,Conector RF Coaxial SSMA Jack,Conector RF Montagem em Flange de 4 Furos |
||
Flange de 4 orifícios Montagem do ângulo reto SSMA / Mini SMA RF Coaxial Coaxial Flat Conector até 18GHz
Especificações do produto
| Unid | Valor |
|---|---|
| Nome do produto | Ra SSMA feminino Microstrip Flat Connector |
| Modelo | SSMA-KWFD18 |
| Faixa de frequência | 0,3MHz-18GHz |
| Impedância | 50Ω |
| Tensão nominal | 250V |
| Dwv | 750V |
| Resistência ao isolamento | ≥5000mΩ |
| Condutor central | Liga de cobre, ouro banhado |
| Condutor externo | Liga de cobre, ouro banhado |
| Método de montagem | Montagem de flange de 4 orifícios |
| Isoladores | Ptfe |
| Amostras | Em estoque, disponível |
Visão geral do produto
Os conectores coaxiais da série SSMA de ângulo reto são versões compactas do padrão de interface SMA, aproximadamente 70% do tamanho dos conectores SMA tradicionais. Esses conectores apresentam:
- Tamanho compacto com largura de banda de frequência ampla
- Desempenho mecânico e elétrico superior
- Alta confiabilidade em aplicações exigentes
- Conexão rosqueada (10-36UNF-2)
- Impedância característica de 50Ω
- Operação de frequência até 30 GHz
Dimensões da interface
SSMA ângulo reto 4 orifícios Os conectores de montagem do flange com dimensões planas microStrip ssma-kwfd18 (unidade: mm).
Outros Aço inoxidável Flange de 4 orifícios Montagem do ângulo reto SSMA Microstrip Flat Connectores Modelos: SSMA-KWFD61G
Aplicações
Ideal para a transmissão de sinal de microondas de alta precisão em:
- Sistemas de comunicação de microondas
- Equipamento de medição
- Aplicações aeroespaciais
- Sistemas de radar
- Campos eletrônicos
Embalagem e envio
Embalagem:Cada conector SSMA de ângulo reto de montagem em flange de 4 orifícios é cuidadosamente embalado em caixas de proteção para garantir o trânsito seguro. Envio:Utilizamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.
Envio:Utilizamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.Observação:Para outros modelos de conector de ângulo de ângulo reto de montagem de flange similares, verifiquenosso catálogo. Enquanto alguns modelos estão em estoque, tudo pode ser produzido rapidamente para atender aos requisitos do cliente.
