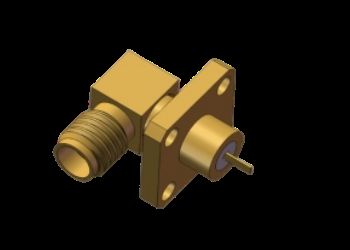

Conector Coaxial RF Jack Fêmea SSMA em Ângulo Reto com Flange de 4 Furos e Microstrip Plano para Telecomunicações
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector Coaxial RF SSMA | Estilo: | Ângulo reto |
|---|---|---|---|
| Modelo: | A norma SSMA-KWFD18 | Faixa de frequência: | 0.3 MHz-18 GHz |
| Impedância: | 50Ω | Tensão nominal: | 250 V |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000mΩ |
| Condutor central: | Liga de cobre, revestido de ouro | Condutor externo: | Liga de cobre, revestido de ouro |
| Método da montagem: | 4 Montante de flange de buraco | Microfita Plana: | Tamanho plano 0,2 × φ0.88 |
| Parafuso: | 10-36UNS-2 | Isoladores: | PTFE |
| Aplicativo: | Satcom, Telecomunicações, Eletrônica | ||
| Destacar: | Conector RF Microstrip Plano,Conector RF Coaxial SSMA Jack,Conector RF Montagem em Flange de 4 Furos |
||
4 Hole Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Flat Connector Até 18GHz
Especificações do produto
| Posições | Valor |
|---|---|
| Nome do produto | RA SSMA Conector plano de microstrip feminino |
| Modelo | A norma SSMA-KWFD18 |
| Faixa de frequência | 0.3 MHz-18 GHz |
| Impedância | 50Ω |
| Voltagem nominal | 250 V |
| VDV | 750 V |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor central | Liga de cobre, revestido de ouro |
| Condutor externo | Liga de cobre, revestido de ouro |
| Método de montagem | 4 Montante de flange de buraco |
| Insuladores | PTFE |
| Amostragens | Em estoque, disponível |
Visão geral do produto
Os conectores coaxial RF da série Right Angle SSMA são versões compactas do padrão de interface SMA, aproximadamente 70% do tamanho dos conectores SMA tradicionais.
- Tamanho compacto com largura de banda de frequência ampla
- Desempenho mecânico e eléctrico superior
- Alta fiabilidade em aplicações exigentes
- Conexão com rosca (10-36UNF-2)
- Impedância característica de 50Ω
- Função de frequência até 30 GHz
Dimensões da interface
SSMA Conectores de montagem de flange com 4 buracos e ângulo reto com dimensões planas de microstrip SSMA-KWFD18 (unidade: mm).
Outros conectores planos em micro-bandas de aço inoxidável com 4 buracos montados em ângulo direito
Aplicações
Ideal para transmissão de sinais de microondas de alta precisão em:
- Sistemas de comunicação por microondas
- Equipamento de medição
- Aplicações aeroespaciais
- Sistemas de radar
- Áreas de eletrónica
Embalagem e transporte
Embalagem:Cada conector SSMA de ângulo reto de 4 furos é cuidadosamente embalado em caixas de proteção para garantir o transporte seguro.
Transporte marítimo:Usamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.
Transporte marítimo:Usamos serviços de correio confiáveis com números de rastreamento fornecidos para todas as remessas.
Nota:Para outros modelos de conectores de ângulo reto de montagem de flange similares, verifiqueo nosso catálogoEmbora alguns modelos estejam em stock, todos podem ser produzidos rapidamente para atender às exigências dos clientes.
