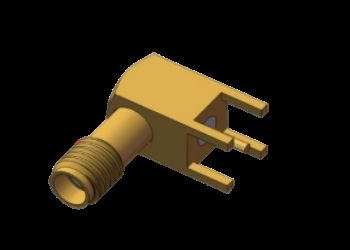

Ângulo direito SSMA / Mini SMA Feminino / Jack RF Conector coaxial 4 pernas através do buraco soldagem PCB até 18GHz

Imagem Grande : Ângulo direito SSMA / Mini SMA Feminino / Jack RF Conector coaxial 4 pernas através do buraco soldagem PCB até 18GHz Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	ISO9001, IS014001
Número do modelo:	SSMA-KWHD

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	MOQ 50 peças
Preço:	The more quantity, the cheaper the price will be
Detalhes da embalagem:	1 peça/saco plástico; 100 peças/caixa
Tempo de entrega:	8-12 semanas para nova produção
Termos de pagamento:	T/T, L/C, D/P
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	Conector SSMA RF de ângulo reto	Modelo:	SSMA-KWHD
Faixa de frequência:	0,3 MHz-18 GHz	Impedância:	50Ω
Tensão nominal:	250 V	DWV:	750 V
Resistência de Isolamento:	≥5000MΩ	Maestro Central:	Liga de cobre, banhada a ouro
Condutor Externo:	Liga de cobre, banhada a ouro	Método de montagem:	Solda através do furo de 4 pernas
Isoladores:	PTFE
Destacar:	Conector SSMA para soldagem de PCB , Mini SMA RF Coax Connector , Conector coaxial RF SSMA com ângulo direito

Conector RF SSMA de ângulo direito / Conector coaxial RF feminino Mini SMA4 A perna atravessa o buracoPCB de soldaAté 18 GHz

Especificações do produto

Posições	Valor
Nome do produto	Conector de RF SSMA de ângulo direito
Modelo	SSMA-KWHD
Faixa de frequência	0.3 MHz-18 GHz
Impedância	50Ω
Voltagem nominal	250 V
VDV	750 V
Resistência ao isolamento	≥ 5000 MΩ
Condutor central	Liga de cobre, revestido de ouro
Condutor externo	Liga de cobre, revestido de ouro
Método de montagem	4 Perna através de soldagem de buracos
Insuladores	PTFE

Visão geral do produto

Os conectores RF SSMA são versões compactas do padrão de interface SMA, aproximadamente 70% do tamanho dos conectores SMA tradicionais.montura de flange reta, ângulo reto através de soldagem PCB buraco, direto através de soldagem PCB buraco, parafusos de parede se conectam.

Tamanho compacto com largura de banda de frequência ampla
Desempenho mecânico e eléctrico superior
Alta fiabilidade em aplicações exigentes
Padrão roscado (10-36UNF-2)
Impedância característica de 50Ω
Função de frequência até 30 GHz

Dimensões da interface

Conector RF SSMA / Conector coaxial RF Mini SMA4 A perna atravessa o buracoPCB de soldaDimensões

As dimensões de contorno do SSMA-KWHD (unidade: mm).

Ângulo direito SSMA / Mini SMA Feminino / Jack RF Conector coaxial 4 pernas através do buraco soldagem PCB até 18GHz

Outro Modelo SSMA Conector RF 4 Hole Flange Mount com 4 pernas através do monte do buraco

Ângulo direito SSMA / Mini SMA Feminino / Jack RF Conector coaxial 4 pernas através do buraco soldagem PCB até 18GHz

Aplicações

Ideal para transmissão de sinais de microondas de alta precisão em:

Sistemas de comunicação por microondas
Equipamento de medição
Aplicações aeroespaciais
Sistemas de radar
Áreas de eletrónica

Os nossos produtos utilizam materiais de primeira qualidade e processos de fabrico rigorosos para garantir durabilidade e fiabilidade em ambientes adversos.

Embalagem e transporte

Embalagem:Cada conector RF SSMA é cuidadosamente embalado em caixas de proteção para garantir o trânsito seguro. Ângulo direito SSMA / Mini SMA Feminino / Jack RF Conector coaxial 4 pernas através do buraco soldagem PCB até 18GHz
