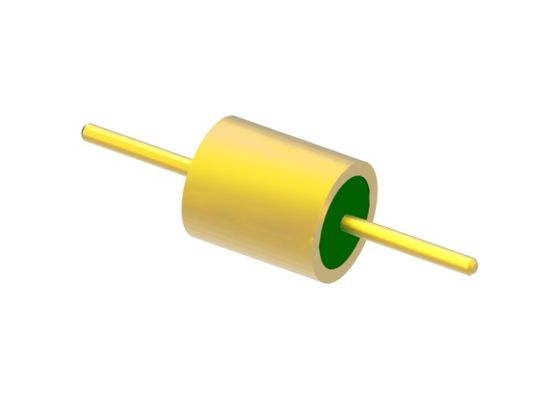

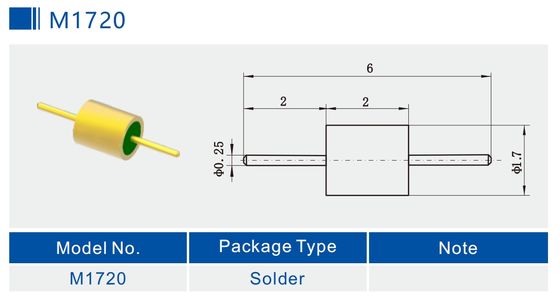

Conectores Herméticos de 1 Pino de 50 Ohm de Vedação de Vidro a Metal RF Feedthrough para Pacotes Personalizados M1720
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Pino único |
|---|---|---|---|
| Material do PIN: | Kovar 4J29 | Material de vidro: | 7052.7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| pacote: | Vidro para vedações de metal | Impendência: | RF 50 ohm |
| Marca: | ELT(Elite) | ODM: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | RF Feedthrough Hermético de 1 Pino,Conector de Vedação de Vidro a Metal de 50 Ohm,RF Feedthrough para Pacotes Personalizados |
||
Segamentos de vidro a metal herméticos de 50 Ohm com um único alfinete
Especificação doJM5065:
| Nome do produto | Segamentos herméticos de vidro a metal |
| Impedância | 50 Ohm RF |
| Tipo | 1 pin |
| Linhas | 1 linha |
| Cores | de aço inoxidável |
| Materiais de carcaça e alfinetes | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de frequência | DC-18GHz |
| VSWR | 1.35 |
| Resiste à tensão | ≥ 500V |
|
Hermeticidade Taxa de vazamento |
< 1,01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/sec @ 1 atm |
| Resistência ao isolamento | ≥ 2000MΩ |
| Temperatura de funcionamento | -65°C~+260°C |
Introdução
Segamentos herméticos de vidro para metal RF/DC Feedthroughs /Cabeçalhos multi-pins/ConectorTambém é chamadoIsolador de vidroSão utilizados principalmente para transmitir sinais de microondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes com requisitos de vedação de gás.Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isolantes de vidro são pequenos., leve, hermético, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Características:
- Pequeno.
- leve
- Hermético.
-Qualidade estávelalta fiabilidade
- Condutor interno: método de ligação, solda e acoplamento de fio de ouro para escolha
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, satélites, radar e outros em aviônicos, aeroespacial e automotivo arquivado.
Vantagens:
- 1,27um de ouro
- Estritamente.controlo de tolerância
-Design padrão e personalizado para escolha.
- Alto.produtos e serviços de baixo custo
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
Lista de produtos:
| 50Ω RF Série JM de pinos únicos | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série padrão | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série não-padrão | Soldagem Opção de acoplamento e ligação |
| Série JK DC de um único pin | Escolha de solda e ligação |
| DC Single-pin JK série padrão | Escolha de solda e ligação |
| DC Single-pin JK série não-padrão | Opção de solda e colagem da cabeça dos pregos |
|
Série JMC de cabeçalho multi-pin
|
1-9 pinos com 1-3 linhas de escolha |
| Dimensões personalizadas |
Ampla gama |
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
