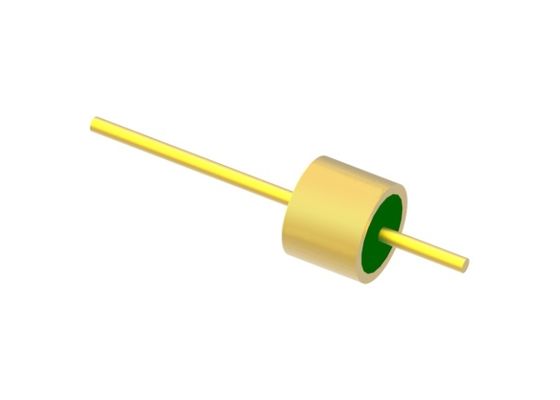

Conector RF de Pino Único de 50 Ohm Personalizável com Vedação Hermética de Vidro para Metal M2016 Certificado RoHS ISO-9001-2015
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Certificado: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Alfinete: | Pino único |
| Vidro: | 7052.7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pacote: | Vidro para vedações de metal | Forma: | Vidro de sinterização para selo de metal kovar |
| Marca: | ELT(Elite) | Tamanho: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Conector de pino único RF de 50 Ohm,Conector de selo hermético de vidro a metal,Conector certificado RoHS ISO-9001-2015 |
||
Selo Hermético de Vidro para Metal de RF de Pino Único de 50 Ohm com Superfície de Ligação de Fio de Ouro
Especificação de M2016:
| Nome do Produto | Selos Herméticos de Vidro para Metal |
| Impedância | RF de 50 Ohm |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7052 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | DC-18GHz |
| VSWR | 1.35 |
| Tensão de Suporte | ≥500V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de operação | -65°C~+260°C |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros campos de aviação, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Ouro de 1.27um banhado
-Controle rigoroso de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

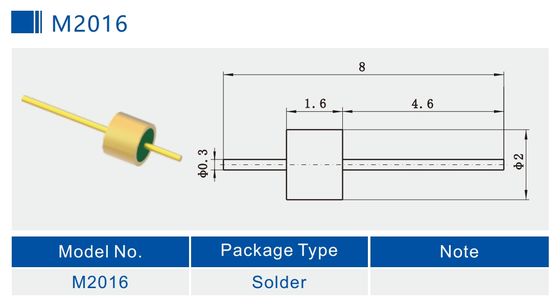

Imagem Detalhada (mm) de M2016
Catálogo-Selos Herméticos de Vidro para Metal.pdf
Selos Herméticos de Vidro para Metal RF/DC Feedthroughs /Cabeçotes Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Lista de Produtos:
| Série JM de Pino Único RF de 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Série JM Padrão de Pino Único RF de 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Série JM Não Padrão de Pino Único RF de 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Série JK de Pino Único DC | Escolha de Soldagem e Ligação |
| Série JK Padrão de Pino Único DC | Escolha de Soldagem e Ligação |
| Série JK Não Padrão de Pino Único DC | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Série JMC de Cabeçote Multipinos
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Selo Hermético de Vidro para Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
