Conectores de Vedação Vidro-Metal de Raio Total, Passagens de RF para Embalagens Herméticas M2816
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Alfinete: | solteiro |
|---|---|---|---|
| Opções de ponta do pino: | Raio completo | Certificado: | ROHS ISO-9001-2015 |
| Chapeamento: | Ouro banhado | DC Feedthrus: | Kovar 4J29 |
| Vidro: | 7052, 7070 | Hermecity: | 1 x 10-9 cche/s @ 1 atm |
| Destacar: | Conectores de Vedação Vidro-Metal M2816,Passagens de RF M2816 |
||
Conectores de Vedação de Vidro a Metal de Raio Total RF para Embalagens Herméticas
Vedação de Vidro a Metal de Raio Total também é chamado deIsolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de
 |
|
liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc.Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.Especificação:
Nome do Produto
| Vedação de Vidro a Metal de Raio Total | Impedância |
| RF | Tipo |
| Único | Opções de Ponta de Pino |
| Raio Total | Placa |
| Banho de ouro | Conectores DC |
| Liga Kovar 4J29 | Material do Vidro |
|
Cor do Vidro
7052 ou 7070
|
Verde ou Branco
VSWR
|
| NA | Hermeticidade |
|
Taxa de Vazamento < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Resistência de Isolamento |
| ≥2000MΩ para pino único, ≥1000MΩ para multipino, | Temperatura de Operação |
| -65°C~+260°C | Características: |
-Hermético
-Qualidade estável e alta confiabilidade
-Tamanho pequeno
-Leve
-Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de uso em pacotes eletrônicos, satélites, radar e outros em áreas aeroespaciais, de aviação, automotivas e outras. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Controle rigoroso de tolerância
-Design padrão e customizado à escolha.
-1.27um banhado a ouro
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos customizados
-Produtos e serviços de alta relação custo-benefício

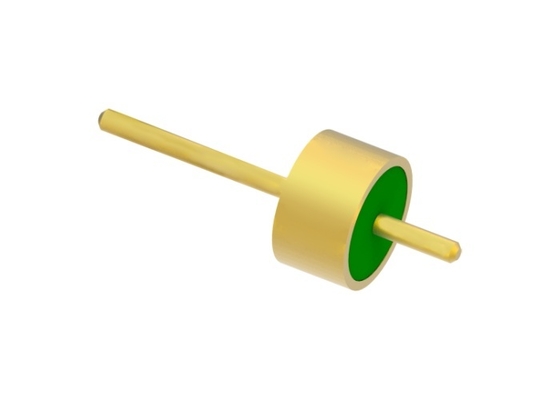

Imagem Detalhada
-1.27um banhado a ouro
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos customizados
-Produtos e serviços de alta relação custo-benefício

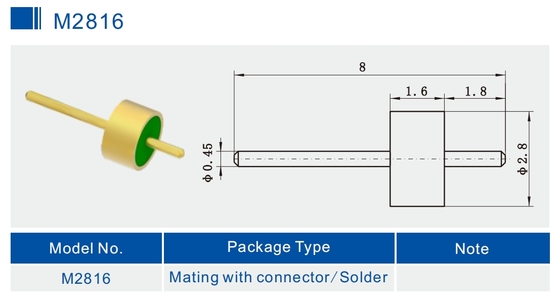

Imagem Detalhada
Unidade: mm
Lista de Produtos:
Catálogo-Vedantes Herméticos de Vidro a Metal.pdfM2816
| Escolha de Soldagem, Acoplamento e Ligação | Escolha de Soldagem e Ligação |
| Escolha de Soldagem, Acoplamento e Ligação | Escolha de Soldagem e Ligação |
| Série JK de Pino Único DC | Escolha de Soldagem e Ligação |
| Série Padrão JK de Pino Único DC | Escolha de Soldagem e Ligação de Cabeça de Unha |
| Série Não Padrão JK de Pino Único DC | Escolha de Soldagem e Ligação de Cabeça de Unha |
| Série JMC de Conector Multipino | 1-9 pinos com 1-3 fileiras à escolha |
|
Dimensões customizadas
|
Bem-vindas |
| NOTA: |
Temos mais de 100.000 tipos de |
Conectores de Vedação de Vidro a Metal Herméticos
, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
