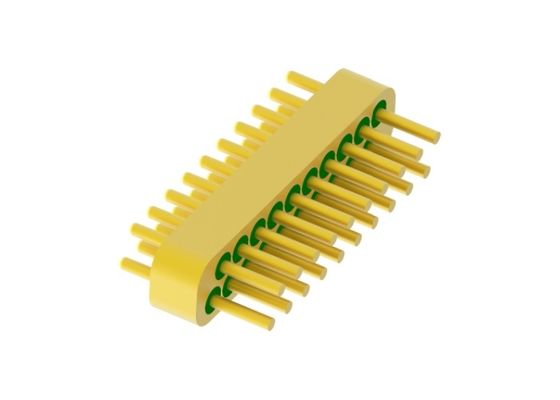

Conectores Elétricos Herméticos de 20 Pinos e 2 Fileiras, Tamanho Pequeno, Ligação por Fio de Ouro MC-827T2-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Cabeçalhos herméticos de vários pinos | Impedância: | Outro |
|---|---|---|---|
| Alfinete: | 20 pinos | Linha: | 2 linhas |
| Chapeamento: | Ouro banhado | Material do PIN: | Kovar 4J29 |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | ||
| Destacar: | 0.5mm cabeçalho hermético com ligação de fio de ouro,Conector de vedação de vidro a metal de 2 linhas,MC-827T2-JH cabeçalho hermético com garantia |
||
20 Pinos 2 Linhas Conectores Herméticos Multipinos com Superfície de Ligação de Fio de Ouro
Selos Herméticos de Vidro a Metal RF/DC Feedthroughs /Conectores Multipinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vidro a Metal Conectores Multipinos |
| Impedância | outro |
| Tipo | 20 pinos |
| Linhas | 2 linhas |
| Cor | Banhado a ouro |
| Material da carcaça e pino | Kovar 4J29 |
|
Material do vidro
Cor do Vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multipinos, |
| Temperatura de Operação | -65℃~+260℃ |

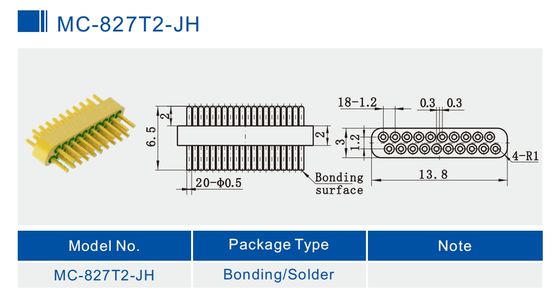

Imagem Detalhada
Unidade:mm
Lista de Produtos:
| RF de Pino Único 50Ω Série JM | Escolha de Soldagem, Acoplamento e Ligação |
| RF de Pino Único 50Ω Série Padrão JM | Escolha de Soldagem, Acoplamento e Ligação |
| RF de Pino Único 50Ω Série Não Padrão JM | Escolha de Soldagem, Acoplamento e Ligação |
| DC de Pino Único Série JK | Escolha de Soldagem e Ligação |
| DC de Pino Único Série Padrão JK | Escolha de Soldagem e Ligação |
| DC de Pino Único Série Não Padrão JK | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Conector Multipinos Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
Catálogo-Selos Herméticos de Vidro a Metal.pdf
Características:
- Tamanho pequeno
- Leve
- Hermético
- Qualidade estável e alta confiabilidade
- Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, aeroespacial comercial, satélites, radar e outros em aviônica, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
- Banhado a ouro de 1,27um
- Controle rigoroso de tolerância
- Design padrão e personalizado à escolha.
- Produtos e serviços de alto custo-benefício
- Grandes estoques para tamanhos padrão
- Entrega rápida para produtos personalizados
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Selo de Vidro a Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
