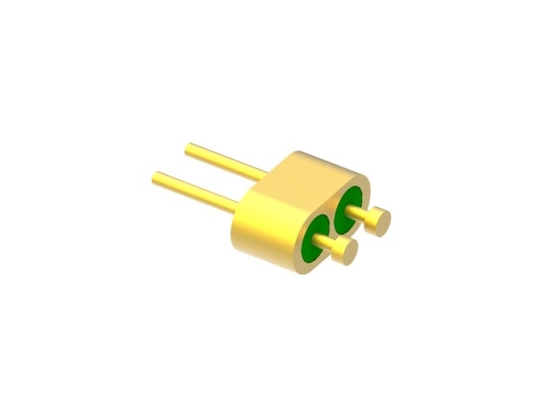

Conector hermético vidro-metal com cabeça de prego de 2 pinos e superfície de ligação de fio de ouro MC-1085-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 2 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Marca: | ELT(Elite) | ODM: | can be customized according to your requirement |
Conector hermético de cabeçalho de prego de 2 pinos DC multipinos com superfície de ligação de fio de ouro

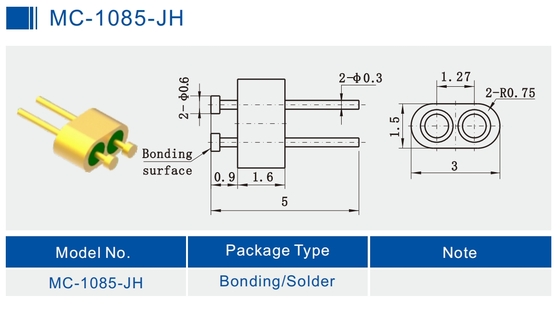

Especificação de MC-1085-JH:
| Nome do produto | Conector hermético multipinos de cabeçalho de prego |
| Impedância | NA |
| Tipo | 2 pinos |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de frequência | NA |
| VSWR | NA |
| Tensão suportável | ≥100V |
|
Hermeticidade Taxa de vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistência de isolamento | ≥2000MΩ |
| Temperatura de operação | -65℃~+260℃ |
Introdução
Vedantes herméticos de vidro para metal RF/DC /Conectores multipinos /Conector também é chamado de Isolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação a gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de Liga Kovar que é sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros em campos militares, aviônicos, aeroespaciais e automotivos. Pode ser usado com SMA, produtos de ondas milimétricas.
Vantagens:
-Grau militar com banho de ouro de 1,27um
-Estrito controle de tolerância
-Design padrão e personalizado para escolha.
-Alta produtos e serviços econômicos
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de produtos:
| Série JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série não padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série JK de pino único DC | Escolha de soldagem e ligação |
| Série padrão JK de pino único DC | Escolha de soldagem e ligação |
| Série não padrão JK de pino único DC | Escolha de soldagem e ligação de cabeçalho de prego |
|
Série JMC de conector multipinos
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
OBSERVAÇÃO:
Temos mais de 100.000 tipos de Conectores de vedação hermética de vidro para metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
