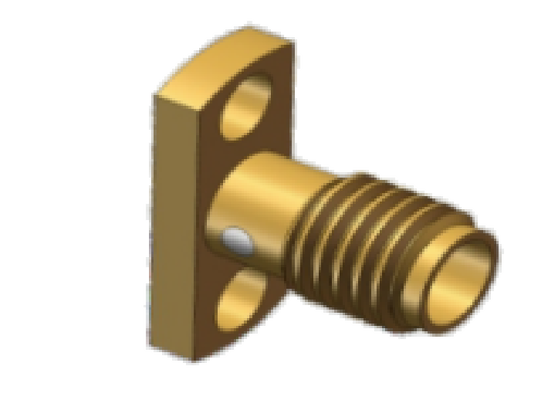

Conector SSMA Jack de Liga de Cobre Dourado com Montagem em Flange de 2 Furos até 18GHz, Utilizado para Sistemas de Comunicação por Micro-ondas
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector microstrip de montagem em flange fêmea SSMA | Modelo: | SSMA-KFD131 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-18 GHz | Habitação: | Aço inoxidável, passivação |
| Contactos: | Ligação de cobre, revestimento de ouro | Isolador: | PTFE |
| Resistência de Isolamento: | > 5000 MΩ | DWV: | 750 V |
| Impressão: | 50Ω | Temperatura: | -55℃～+125℃ |
| em estoque: | Amostragens em existência | ||
| Destacar: | Conector RF SSMA Revestido em Ouro,Conector de montagem em flange de liga de cobre,Conector de comunicação por micro-ondas de 18 GHz |
||
Descrição do Produto:
|
Características Elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de Frequência
|
DC~18GHz
|
|
|
Tensão Nominal
|
250VRMS
|
|
|
Resistência à Tensão Dielétrica
|
750VRMS
|
|
|
Resistência de Isolamento
|
≥5000MΩ
|
|
|
|
Condutor externo
|
Normal≤2.5mΩ
|
|
Condutor central
|
Normal≤4mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Reto | ≤1.3 | ≤1.35 | ≤1.4 | |
| Ângulo Reto | ≤1.3 | |||
| Adaptador | ≤1.3 | ≤1.35 | ≤1.4 | |
| Outros | ≤1.3 |
A dimensão do contorno dos Conectores de Montagem em Flange Fêmea SSMA com Banho de Ouro em Liga de Cobre Modelo: SSMA-KFD131
Aplicações:
A Xi'an Elite Electronic é uma fabricante líder de Conectores e Adaptadores RF, componentes de Micro-ondas/Guias de Onda e Conjuntos de Cabos, atendendo aos setores aeroespacial, aviação, navegação, satélite, radar, comunicações há mais de 23 anos.
Personalização:
Serviços de Personalização de Produtos para Montagem em Flange Fêmea SSMP de acordo com o desenho:
Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou detalhes e faremos com que nosso engenheiro organize a avaliação ou recomendamos o modelo alternativo ou fornecemos nossa solução para você.
Também podemos fornecer a personalização para conectores como SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Conectores Micro D, Cargas RF, Antenas, Filtros, Divisores de Potência, Acopladores...
Embalagem e Envio:
Embalagem para Conectores de Montagem em Flange SSMA:
1 peça/saco plástico pequeno
10 peças/saco plástico maior
100 peças/caixa de papelão
Os conectores de montagem em flange SSMA vêm embalados com segurança em uma pequena caixa de papelão para garantir sua proteção durante o transporte. A caixa é rotulada com o nome do produto e especificações para fácil identificação.
Para envio, os conectores de montagem em flange SSMA são colocados em caixas de papelão. Forneceremos o número de rastreamento após o envio.
