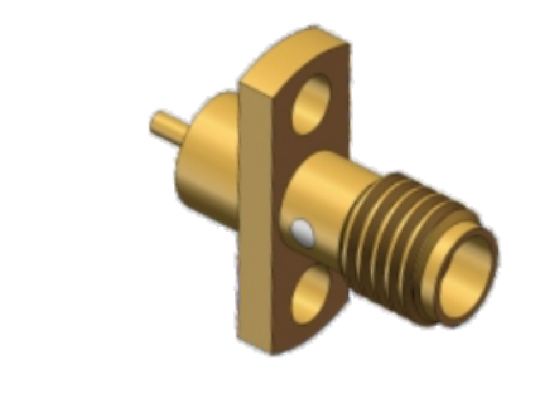

SSMA fêmea SSMA Jack Flange Mount 18GHz VSWR menos de 1,3 usando componente de micro-ondas
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector microstrip de montagem em flange fêmea SSMA | Modelo: | A norma SSMA-KFD19 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-18 GHz | Habitação: | Chapeamento de ouro de liga de cobre |
| Contactos: | Ligação de cobre, revestimento de ouro | Isolador: | PTFE |
| Resistência de Isolamento: | > 5000 MΩ | DWV: | 750 V |
| Impressão: | 50Ω | Temperatura: | -55℃～+125℃ |
| em estoque: | Amostragens em existência | ||
| Destacar: | Conector SSMA fêmea para montagem em flange,Conector RF SSMA 18GHz,Jack SSMA VSWR 1.3 |
||
Descrição do produto:
|
Características elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de frequência
|
DC ~ 18 GHz
|
|
|
Voltagem nominal
|
250VRMS
|
|
|
Dieléctricos Resistência à tensão
|
750VRMS
|
|
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|
|
|
Condutor externo
|
Normal≤2,5 mΩ
|
|
Condutor central
|
Normal≤4mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Direita. | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Ângulo reto | ≤ 1.3 | |||
| Adaptador | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Outros | ≤ 1.3 |
A dimensão de contorno dos conectores de montagem de flange feminina de passivação de aço inoxidável SSMA Modelo: SSMA-KFD19
Aplicações:
A Xi'an Elite Electronic é uma das principais fabricantes de conectores e adaptadores de RF, componentes de microondas/guia de ondas e conjuntos de cabos, servindo no setor aeroespacial, aviação, navegação, satélite, radar,Comunicaçõescampos há mais de 23 anos.
Personalização:
Serviços de personalização de produtos para montagem de flange feminina SSMP de acordo com o desenho:
Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou os detalhes e deixaremos que o nosso engenheiro organize a avaliação ou recomendamos-nos o modelo alternativo ou fornecemos a nossa solução para si.
Também podemos fornecer a personalização para os conectores tais comoSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Conectores Micro D,Cargas de RF,Antenas, filtros, divisores de energia, acoplador...
Embalagem e transporte:
Embalagem para os conectores de montagem em flange da SSMA:
1 peça/ saco plástico pequeno
10 peças/ saco de plástico maior
100 peças/ caixa de cartão
Os conectores de montagem de ventoinha SSMA são embalados em uma pequena caixa de papelão para garantir a sua protecção durante o transporte.A caixa é rotulada com o nome do produto e as especificações para fácil identificação.
Para o transporte, os conectores de montagem de flange SSMA são colocados no carro.
