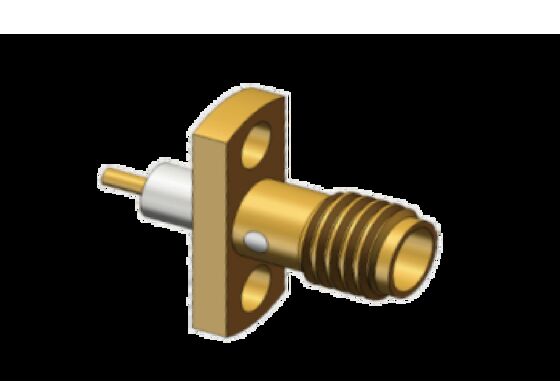

Conector RF SSMA de 18 GHz para transmissão de sinal
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Modelo: | SSMA-KFD178 | Freqüência: | CC ~ 18 GHz |
|---|---|---|---|
| Método de montagem: | Montagem em flange | Contato Central: | Liga de cobre, chapeamento de ouro |
| Concha: | Liga de cobre, chapeamento de ouro | Isolador: | PTFE |
| Gênero: | Fêmea | Durabilidade: | 500 ciclos de acasalamento |
| Tempo de espera: | 5 a 10 dias úteis para ações | Personalização: | De acordo com o desenho |
| Destacar: | Conector RF SSMA Revestido em Ouro,Conector de montagem em flange de liga de cobre,Conector RF de transmissão de sinal de 18 GHz |
||
Descrição do produto:
Os conectores RF SSMA (Mini SMA) são um conector coaxial RF em miniatura, representando uma evolução compacta da interface SMA padrão. Mecanismo de acoplamento roscado UNSque assegura uma ligação segura e robusta.
Projetado para acomodar cabos de menor diâmetro, o conector RF SSMA funciona eficazmente atéDC 40 GHz, tornando-a uma solução ideal para ambientes de espaço limitado e sistemas de alta frequência.
Desempenho superior e durabilidade
Construído como uma solução confiável e versátil, o conector RF SSMA oferece um desempenho elétrico excepcional e durabilidade a longo prazo.Excelente em ambientes exigentes onde a precisão e a estabilidade do sinal são críticas.
Características principais:
●
Várias opções de montagem:Disponível em configurações de montagem de flange e PCB para atender a vários requisitos de projeto.
●
Materiais de primeira qualidade:A carcaça é feita de uma liga de cobre de alta qualidade com revestimento de ouro, garantindo uma condutividade elétrica superior e resistência à corrosão.
●
Extensão da vida útil:A construção robusta e os materiais de alta qualidade aumentam significativamente o desempenho e a longevidade.
Aplicações e variantes
Ideal para telecomunicações, aeroespacial e eletrônica industrial, o conector SSMA é a escolha premium para engenheiros que buscam uma interligação confiável e de alto desempenho.
Oferecemos uma gama abrangente de variantes para atender às exigentes necessidades de conectividade de RF, incluindo:
●
Montagem de flange
●
Acasalamento por cabo
●
Tipos de montagem de PCB
Oferecendo uma qualidade excepcional, os nossos conectores RF SSMA foram concebidos para ultrapassar as exigências das aplicações de alta frequência modernas.
Parâmetros técnicos:
| Modelo | A norma SSMA-KFD178G |
| Método de montagem | Montador de flange |
| Centro de contacto | Liga de cobre, revestido de ouro |
| Habitação | Liga de cobre, revestido de ouro |
| Isolador | PTFE |
| Frequência | DC ~ 18 GHz |
| Durabilidade | 500 ciclos de acasalamento |
| Gênero | Fêmea |
| Personalização | Segundo o desenho |
Dimensões de contorno da montagem da flange da SSMA:
Modelo de montagem do conector RF SSMA Jack 2 Hole Flange:A norma SSMA-KFD178G
Aplicações:
Aeronáutica:
Com o seu pequeno tamanho, peso leve e resistência às vibrações, é ideal para a interconexão de placas de circuito de alta densidade em sistemas de aeronaves, satélites e radares.
Arquivos de ensaio e medição:
Em equipamentos de ensaio de microondas, aparelhos de ensaio de analistas de redes vetoriais (VNA) e estações de sonda de alta densidade,Os conectores RF SSMA são amplamente utilizados para alcançar conexões RF compactas e garantir a precisão da medição do sinal de alta frequência.
Comunicação por microondas:
Em estações de base modernas e equipamentos de microondas, à medida que os dispositivos tendem para a miniaturização,Os conectores RF SSMA são comumente aplicados para transmissão de sinal de alta frequência em conexões de placa para placa ou componentes internos, especialmente nos módulos de poupança de espaço.
Equipamento eletrónico médico:
No equipamento de imagem médica de ponta (por exemplo, na secção de bobina de RF dos sistemas de ressonância magnética (MRI) e no equipamento cirúrgico minimamente invasivo,A miniaturização dos conectores RF SSMA oferece um grande valor dado o espaço interno extremamente limitado.
Eletrónica industrial e PCB de alta densidade:
É adequado para placas de controlo industriais ou módulos de sensores que exigem uma densidade de pin ultra-alta, permitindo a transmissão fiável de sinais de alta frequência no espaço limitado das placas de circuito.
Personalização:
Elite Electronics SSMA RF Connector Series inclui conectores de montagem de flange RF SSMA, conectores de cabo mini SMA e conectores de montagem de PCB SSMA através de buracos, fornecendo confiavel,soluções de conectividade de RF de alto desempenho adaptadas às suas necessidades exatas.
Oferecemos termos de pagamento flexíveis, incluindo T / T e L / C, e nossa capacidade de fornecimento escalável pode ser totalmente personalizada para suas necessidades específicas, garantindo o cumprimento da ordem a tempo.Escolha conectores RF Elite Electronics SSMA para consistente, desempenho fiável e soluções sob medida concebidas para corresponder às suas exigências de aplicação únicas.
MOQ de personalização SSMA200 pcs.
Embalagem e transporte:
Embalagem:
Os conectores RF Elite Electronics SSMA são meticulosamente embalados para máxima proteção durante o transporte internacional.Cada conector RF SSMA é selado individualmente em sacos ESD antiestáticos para evitar danos por descarga eletrostática (ESD) e preservar a integridade do componenteOs conectores selados são então colocados em caixas rígidas e amortecidas, absorvedoras de choques, que mitigam eficazmente o impacto e as vibrações durante o transporte.Todas as embalagens estão claramente marcadas com informações pormenorizadas sobre o produto, incluindo o número do modelo, especificações técnicas e quantidade exacta para simplificar a gestão dos inventários e a identificação rápida dos produtos.
Transporte marítimo:
Fornecemos soluções de envio globais confiáveis para entrega rápida e segura dos nossos conectores RF SSMA.Todas as encomendas são enviadas através de transportadores de logística internacionais confiáveis com rastreamento completo em tempo real disponível para visibilidade completa da remessaOs nossos conectores SSMA RF são manuseados como componentes eletrónicos frágeis com cuidados especializados durante todo o processo de transporte para eliminar danos no trânsito e garantir pontualidade,Entrega em condições imperfeitas.
Perguntas frequentes:
P1: Qual é a marca do conector RF SSMA?
A: O conector RF SSMA é de marca ELT.
P2: Onde é fabricado o conector RF SSMA?
R2: O conector RF SSMA é fabricado na cidade de Xi'an, na China.
Q3: Que certificações tem o conector RF?
A: O conector RF é certificado com ISO9001 e ISO14001.
Q4: Qual é a quantidade mínima de encomenda e os detalhes da embalagem do conector RF SSMA?
R4: A quantidade mínima de encomenda é de 50 peças. A embalagem é de 10 peças por saco e 100 peças por caixa.
Q5: Quais são os prazos de entrega e os termos de pagamento para encomendar o conector RF SSMA?
A5: O tempo de entrega é de 5 a 10 dias úteis para encomendas em estoque. Os termos de pagamento aceitos são T/T ou L/C.
