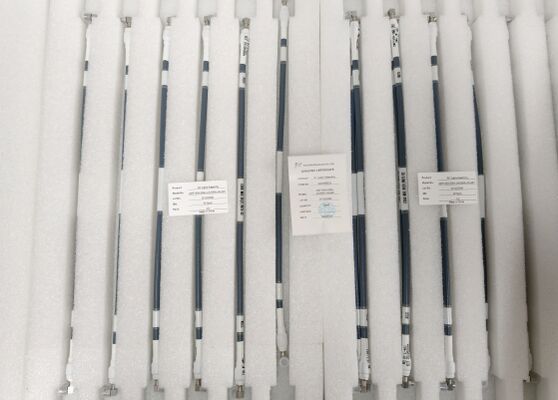

Conjunto personalizado de cabo de rádio SMA de ângulo direito DC-18GHz CXN 3450 para módulo de rádio RF - Dual End Personalizável
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conjunto de cabo do RF do ângulo direito | Centro de contacto do conector: | Liga de cobre, banhada a ouro |
|---|---|---|---|
| Concha do Conector: | Aço inoxidável, passivação | Tensão nominal: | 750 V |
| Resistência de Isolamento: | 5000 ohms | Freqüência: | CC ~ 18 GHz |
| ROE: | 1.35 Max. | Faixa de temperatura: | -55℃~+125℃ |
| Cabo OD: | 7,4 mm | Cabo de acasalamento: | EQV CXN 3450 |
| Estilo do cabo: | Conector SMA de ângulo reto de extremidade dupla | Personalização: | DC~18GHz conforme solicitação do cliente |
| Comprimento do cabo: | Comprimento diferente conforme solicitação | Aplicativo: | Transmissão de sinal RF, módulo RF |
| Impedância: | 50Ohm | ||
| Destacar: | Cable RF SMA de ângulo reto,Montagem de cabos RF DC-18GHz,Cable RF SMA personalizável |
||
Descrição do Produto
Conjunto de Cabo RF SMA
Os Conjuntos de Cabo RF SMA da Elite Electronics, terminados com conectores Sub-Miniatura A (SMA), são o padrão da indústria para soluções de interconexão de RF. Apresentando um design compacto, desempenho superior em altas frequências e conectividade robusta e confiável, eles oferecem transmissão de sinal estável para sistemas de RF críticos. Ao selecionar conjuntos de cabo RF SMA, as principais considerações incluem impedância de 50Ω, faixa de frequência, tipo de cabo e adaptabilidade ambiental — todos essenciais para otimizar a eficiência do sistema e a integridade do sinal. Esses conjuntos de alto desempenho são amplamente utilizados em comunicação por micro-ondas, teste e medição, aeroespacial, comunicação via satélite e infraestrutura 5G, servindo como componentes centrais para interconexão de sinal de RF de alta velocidade e alta confiabilidade.
Capacidades de Fabricação
Como fabricante profissional de conectores de RF e Conjuntos de Cabo de RF, operamos múltiplas linhas de produção de montagem dedicadas para garantir resposta rápida e entrega pontual para demandas personalizadas dos clientes. Nossos Conjuntos de Cabo RF SMA cobrem uma ampla faixa de frequência de DC a 18 GHz, oferecendo soluções versáteis e adaptadas à aplicação para diversos casos de uso de RF industrial e comercial. Somos especializados na produção de conjuntos de cabo de RF padrão e personalizados, atendendo aos rigorosos requisitos de desempenho de sistemas de RF de alta frequência.
Cabos Coaxiais de RF Compatíveis
Cabo .086, Cabo .141, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, Cabo Série SFF, Cabo RF Flexível, Cabo Semi-Flexível, Cabo Semi-Rígido, Cabo RG178, Cabo RG316, Cabo de Fase Estabilizado por Temperatura de Baixa Perda, Cabo de Teste Blindado, Cabo RF Super Flexível, Cabo de Onda Milimétrica
Conectores de Cabo RF que Fabricamos
SMA, SSMA, SMP, SMPM, SMPS (menor que SMPM), ASMP (maior que SMP), Tipo N, TNC, TNCA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
Conjuntos de Guia de Onda
Também projetamos e fabricamos conjuntos de guia de onda personalizados de alto desempenho, complementando nosso portfólio abrangente de produtos de interconexão de RF para atender a todas as suas necessidades de sistemas de RF integrados.
Dados Técnicos
Ambas as Extremidades SMA Plug Macho Conjunto de Cabo RF de Frequência Até DC a 18 GHz com Comprimento Diferente
| Técnico | Materiais e Acabamento | ||
| Impedância | 50ohm | Condutor Central do Conector A, B | Liga de Cobre, Revestimento de Ouro |
| DWV | 1000V | Condutor Externo do Conector A, B | Aço Inoxidável, Passivação |
| Resistência de Isolamento | ≥5000MΩ | Cabo de Acoplamento | EQV CXN 3450 |
| Frequência | DC~18GHz | OD do Cabo | 7.4mm |
| Temperatura | Temp. de Operação: -55°C~+125°C Temp. de Armazenamento: -55°C~+125°C | ||
| Outro Índice | VSWR<1.35 | ||
Dimensão do Contornode SMA em Ângulo Reto plugue macho para Conjunto de Cabo RF em Ângulo Reto SMA plugue macho
Aplicações
Os conjuntos de cabo RF em ângulo reto da Elite Electronics são amplamente utilizados nos campos de aviação, navegação, aeroespacial, satcom, radar, antena, comunicação por micro-ondas e comunicação digital, eletrônica e campos de medição.
Campo de Comunicação
Nosso conjunto de cabo RF em ângulo reto é ideal para estações base 5G, dispositivos de comunicação via satélite, equipamentos sem fio e muito mais. Eles permitem conexões confiáveis entre módulos de RF e componentes chave como antenas e filtros, garantindo transmissão de sinal estável em alta frequência.
Campo de Teste e Medição
Os conjuntos de cabo RF são especialmente projetados para conexões de porta de teste de instrumentos de precisão, incluindo analisadores de espectro e analisadores de rede. Com alta precisão e baixa perda de inserção, eles fornecem dados de medição precisos e consistentes para aplicações de teste de RF.
Campo Aeroespacial
Adequados para sistemas de radar, equipamentos de navegação e dispositivos eletrônicos aeroespaciais, nossos conjuntos de cabo RF em ângulo reto são projetados para suportar ambientes operacionais extremos, atendendo a demandas rigorosas de transmissão de sinal de alta frequência e ultra confiável.
Campo de Eletrônica Médica
Para dispositivos médicos de ponta, como sistemas de ressonância magnética (RM), nosso conjunto de cabo RF SMA em ângulo reto não magnético evita efetivamente a interferência de campo magnético, protegendo a precisão do diagnóstico e imagem médica.
Embalagem e Envio
Embalagem:
Os conjuntos de cabo RF são cuidadosamente embalados em uma caixa para garantir transporte seguro. O cabo é fixado com acolchoamento de espuma protetora para evitar qualquer dano durante o envio. A caixa é rotulada com o nome do produto e especificações para fácil identificação.
Envio:
Oferecemos envio rápido e confiável para os conjuntos de cabo RF. Após o envio, você receberá um número de rastreamento da sua remessa.
RFQ
P1: Você é uma empresa de trading ou um fabricante?
R: Somos um fabricante profissional de componentes de interconexão de RF/micro-ondas com mais de 23 anos de rica experiência na fabricação de Conectores de RF, Conjuntos de Cabo de RF e componentes de interconexão de RF.
P2: Quais produtos você pode fornecer atualmente?
R: Fornecemos uma linha completa de componentes de RF/micro-ondas, incluindo conectores de RF, adaptadores de RF, conjuntos de cabo de RF, produtos de guia de onda, conectores herméticos de vidro a metal, conectores micro D-sub, juntas rotativas de micro-ondas e outros componentes de interconexão de micro-ondas personalizados.
P3: Uma amostra grátis está disponível?
R: Sim, amostras grátis estão disponíveis para produtos de RF em estoque com frete a cobrar para clientes globais.
P4: Sua empresa pode aceitar personalização?
R: A personalização ODM é altamente bem-vinda. Apoiada por mais de 23 anos de experiência profissional em ODM, a Elite Electronics oferece serviços de personalização completos, incluindo design de produto, P&D, desenvolvimento e integração para todas as suas necessidades de produtos de interconexão de RF, incluindo o conjunto de cabo de RF com diferentes comprimentos.
P5: Quais são os termos de pagamento?
R: Apoiamos termos de pagamento globais flexíveis: L/C, T/T, Western Union, Trade Assurance (incluindo pagamentos com cartão de crédito e T/T) e outros métodos de pagamento internacionais convencionais.
P6: Qual é o prazo de entrega?
R: • Pedidos de amostra: 5 dias úteis
• Pedidos em massa de conectores de RF: 3-4 semanas (sujeito à quantidade do pedido, requisitos de ODM e especificações do produto)
• Pedidos em massa de conjuntos de cabo de RF: 8-13 semanas
P7: Como você entregará as mercadorias para mim?
R: Cooperamos com as principais transportadoras expressas internacionais (DHL, UPS, FedEx, TNT) para entrega rápida com taxas de frete competitivas para remessas globais. Frete aéreo e frete marítimo também estão disponíveis para pedidos em massa de produtos de RF para atender a diferentes necessidades de envio.
P8: Quanto tempo preciso esperar antes que minhas mercadorias cheguem?
R: • Transporte aéreo: 5-8 dias úteis (entrega global)
• Expresso internacional: 3-8 dias úteis (entrega porta a porta)
P9: Como é a qualidade do seu produto?
R: Como um fornecedor confiável de alta qualidade para inúmeros projetos nacionais de alta tecnologia, levamos a qualidade do produto como o cerne do nosso desenvolvimento. Temos uma equipe profissional de controle de qualidade (CQ) rigorosa e processos de produção padronizados, todos os produtos são fabricados e inspecionados de acordo com os padrões internacionais de qualidade da indústria de RF para garantir desempenho e confiabilidade superiores.
P10: Qual é a sua garantia?
R: Oferecemos uma garantia de produto de 6 meses a partir da data de entrega. A Elite Electronics atribui grande importância ao serviço global pós-venda e oferece suporte técnico abrangente para todos os nossos produtos de RF/micro-ondas.
