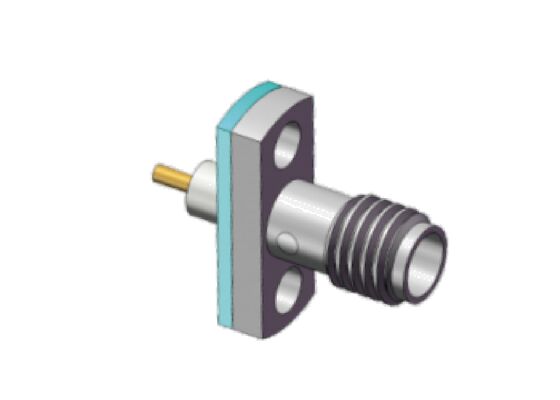

Instalação de flange de aço inoxidável à prova d'água Conector RF SSMA 18GHz com anel de vedação para ambientes adversos
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Modelo: | SSMA(S)-KFD232G | Freqüência: | CC ~ 18 GHz |
|---|---|---|---|
| Método de montagem: | Montagem em flange | Contato Central: | Liga de cobre, chapeamento de ouro |
| Concha: | Aço inoxidável, passivação | Isolador: | PTFE |
| Gênero: | Fêmea | Durabilidade: | 500 ciclos de acasalamento |
| Tempo de espera: | 5 a 10 dias úteis para ações | Personalização: | De acordo com o desenho |
| Destacar: | Conector SSMA RF à prova d'água,Conector de montagem de flange de aço inoxidável,Conector RF de 18 GHz com anel de vedação |
||
Descrição do Produto:
O Conector RF SSMA (mini SMA) é um conector coaxial RF miniaturizado acoplado por rosca, uma variante compacta do conector RF SMA, projetado para aplicações de ondas milimétricas de alta frequência e requisitos de montagem de alta densidade.
Método de Acoplamento e Impedância: Adota travamento por rosca fina 10-36 UNS; a impedância característica padrão é 50Ω.
Frequência de Operação: O limite superior convencional é de 18 GHz, enquanto o modelo MSSM otimizado da Elite Electronics pode atingir 40 GHz – excedendo em muito os 18 GHz dos conectores SMA padrão, tornando-o ideal para sistemas de ondas milimétricas.
Desempenho Elétrico e Mecânico: Com uma tensão suportável de aproximadamente 750V e resistência de isolamento ≥1000MΩ; apresenta baixa resistência de contato para condutores centrais/externos (tipicamente ≤5mΩ para o condutor central e ≤2,5mΩ para o condutor externo); a durabilidade típica de acoplamento é de 500 ciclos; a faixa de temperatura de operação é geralmente de -40°C a +125°C.
Construção e Materiais: Ocupa aproximadamente 70% do volume de um conector SMA; o contato central é majoritariamente de liga de cobre banhada a ouro, o isolante é comumente PTFE, e a carcaça é de liga de cobre banhada a ouro ou aço inoxidável, equilibrando excelente condutividade elétrica e resistência à corrosão. Além disso, a Elite Electronics também oferece Conectores RF SSMA com desempenho nominal à prova d'água e vedação hermética.
Configurações de Montagem: Disponível em uma variedade de formas, incluindo tipos retos/em ângulo reto, montagem em flange, solda em PCB e versões de crimpagem em cabo.
Parâmetros Técnicos:
| Modelo | SSMA(S)-KFD232G |
| Método de Montagem | Montagem em Flange |
| Contato Central | Liga de Cobre, Banhado a Ouro |
| Carcaça | Aço Inoxidável, Passivado |
| Isolador | PTFE |
| Frequência | DC ~ 18 GHz |
| Durabilidade | 500 Ciclos de Acoplamento |
| Gênero | Fêmea |
| Personalização | De Acordo com o Desenho |
Dimensão do Contorno do Conector RF SSMA à Prova d'Água com Montagem em Flange:
Soquete de Conector RF SSMA em Aço Inoxidável com Montagem em Flange de 2 Furos Modelo: SSMA-KFD232G
Aplicações:
Campos aeroespaciais, Campos de Teste e Medição, Comunicação por Micro-ondas, Equipamentos Eletrônicos Médicos, Eletrônica Industrial e Design de PCB de Alta Densidade.
Personalização:
A Série de Conectores RF SSMA da Elite Electronics inclui conectores RF SSMA com montagem em flange, conectores de cabo mini SMA e conectores SSMA para montagem em PCB through-hole, fornecendo soluções de conectividade RF confiáveis e de alto desempenho, adaptadas às suas necessidades exatas.
Oferecemos termos de pagamento flexíveis, incluindo T/T e L/C, e nossa capacidade de fornecimento escalável pode ser totalmente personalizada para suas necessidades específicas, garantindo o cumprimento de pedidos no prazo. Escolha os conectores RF SSMA da Elite Electronics para um desempenho consistente e confiável e soluções personalizadas projetadas para atender às suas demandas de aplicação exclusivas.
MOQ de Personalização SSMA: 200 peças
Embalagem e Envio:
Embalagem:
Os Conectores RF SSMA da Elite Electronics são embalados com soluções de proteção líderes do setor, projetadas especificamente para proteger componentes de precisão durante o trânsito internacional. Cada conector RF SSMA da Elite é selado individualmente em sacos antiestáticos ESD, prevenindo efetivamente danos por descarga eletrostática (ESD), umidade e intrusão de poeira para preservar a integridade do componente e o desempenho original. Após a selagem individual, os conectores são colocados em caixas rígidas e acolchoadas absorventes de choque, que mitigam eficientemente impactos, vibrações e pressão externa durante o manuseio, triagem e envio de longa distância. Toda a embalagem é claramente marcada com informações detalhadas do produto – incluindo número do modelo, especificações técnicas e quantidade exata – para permitir o gerenciamento simplificado de estoque, identificação rápida do produto e recebimento sem complicações para clientes globais, otimizando toda a experiência da cadeia de suprimentos.
Envio:
Fornecemos soluções de envio globais confiáveis para entrega rápida e segura de nossos Conectores RF SSMA. Todos os pedidos são enviados via transportadoras logísticas internacionais confiáveis com rastreamento em tempo real completo disponível para visibilidade total do envio. Nossos conectores RF SSMA são manuseados como componentes eletrônicos frágeis com cuidado especializado durante todo o processo de envio para eliminar danos de trânsito e garantir a entrega pontual e em perfeitas condições.
A Elite Electronics faz parceria com transportadoras logísticas internacionais confiáveis e de ponta para lidar com todos os pedidos de conectores RF SSMA, fornecendo funcionalidade completa de rastreamento em tempo real 24 horas por dia, 7 dias por semana, que oferece visibilidade completa do envio – desde a expedição de nosso armazém até seu destino final, permitindo que você monitore o progresso do seu pedido a qualquer hora e em qualquer lugar.
FAQ:
Q1: Qual é a marca do Conector RF SSMA?
A1: O Conector RF SSMA é da marca ELT.
Q2: Onde o Conector RF SSMA é fabricado?
A2: O Conector RF SSMA é fabricado na cidade de Xi'an, China.
Q3: Quais certificações o Conector RF SSMA possui?
A3: O Conector RF é certificado com ISO9001 e ISO14001.
Q4: Qual é a quantidade mínima de pedido e os detalhes de embalagem para o Conector RF SSMA?
A4: A quantidade mínima de pedido é de 50 peças. A embalagem é de 10 peças por saco e 100 peças por caixa.
Q5: Quais são o prazo de entrega e os termos de pagamento para o pedido do Conector RF SSMA?
A5: O prazo de entrega é de 5 a 10 dias úteis para pedidos em estoque. Os termos de pagamento aceitos são T/T ou L/C.
