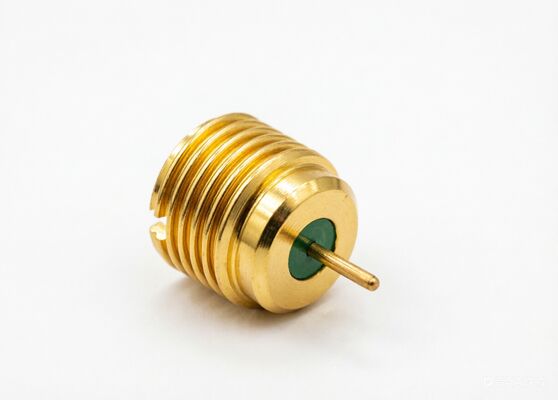

Conector RF SMP Hermético com Banho de Ouro, Macho, Montagem em Painel com Vedação de Vidro 18GHz 50 Ohm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector RF SMP | Freqüência: | CC ~ 18 GHz |
|---|---|---|---|
| Contato Central: | Liga de cobre, banhada a ouro | Concha: | Liga de cobre, banhada a ouro |
| Resistência de Isolamento: | 5.000 ohms | DWV: | 500 V |
| Tensão nominal: | 170 V | Impedência: | 50Ω |
| Faixa de temperatura: | -55℃~+125℃ | Gênero: | tomada masculina |
| Dielétrico: | PTFE | Montagem: | Montagem do anteparo |
| Amostras: | Disponível, em estoque | Interface: | Detenção completa Detenção limitada Furo liso |
| Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponíveis | ||
| Destacar: | Conector RF SMP com banho de ouro,Conector SMP hermético com vedação de vidro,Conector SMP de montagem em painel 18GHz 50 Ohm |
||
Descrição do Produto:
Conector RF SMP de Aço Inoxidável Macho Bulkhead Full Detent Limited Detent Smooth Bore 18GHz 50 Ohm
Os conectores RF SMP da Elite Electronics garantem integridade de sinal superior de até 40 GHz. Sua interface inovadora de encaixe sem ferramentas acelera a produção, eliminando chaves volumosas.
Escolha entre opções de montagem reta, em ângulo reto ou flange com três configurações de plugue macho — Full Detent, Limited Detent e Smooth Bore — para otimizar a força de retenção e a densidade
para sua aplicação específica.
Comparação de Força: A força de inserção e extração segue a hierarquia: Full Detent > Limited Detent > Smooth Bore.
Dimensão de Contorno do Conector Macho Bulkhead Conector RF SMP de Aço Inoxidável Modelo: SMP(M)-JYD43 Nº do Modelo
| L | d | Interface | Hermético, Profundidade de Engate: 2.79mm | SMP(M)-JYD43 |
| 2.7mm | 0.39 | Smooth Bore | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| 2.7mm | 0.39 | Smooth Bore | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| 1.5mm | 0.3 | Limited Detent | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| 2.1mm | 0.39 | Smooth Bore | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| 2.1mm | 0.39 | Smooth Bore | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| 2.9mm | 0.6 | Full Detent | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| Interface | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| Limited Detent | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| Smoth Bore | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| Full Detent | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
| Limited Detent | Hermético, Profundidade de Engate: 2.79mm | Observação: também temos pinos com OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, sinta-se à vontade para nos contatar se precisar de pinos de tamanhos diferentes. |
Aplicações:
Xi'an Elite Electronics é
um Fabricante Líder de Conectores, Adaptadores RF/Micro-ondas/Guia de Ondas & Montagens de Cabosatendendo aos setores aeroespacial, aviação, navegação, satélite, radar, comunicações e eletrônicos. Embalagem e Envio:
Embalagem:
Dimensões da Embalagem: Caixa Externa Pequena com C 26.5cm * L 18.5cm * A 14cm
Envio:
Tempo de Envio: 5-10 dias úteis para Conector RF SMP em estoque. Para nova produção, levará cerca de 8-12 semanas. O prazo de entrega que fornecemos é
conservadorpara garantir a qualidade do produto antes do envio.
