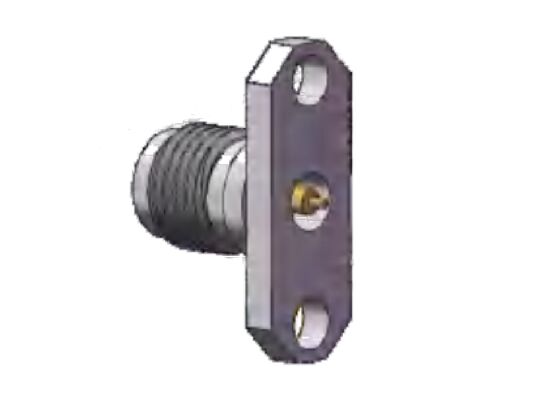

Brass Shell 40GHz K Tipo 2.92mm RF Connector Female Jack 2-Hole Flange Mount Pin Diâmetro 0.3mm, 0.4mm, 0.5mm, 0.7mm, 0.8mm, Espaçamento entre os furos da flange 12.2mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2Conector RF de 92 mm | Modelo: | K-KFD102G |
|---|---|---|---|
| Faixa de frequência: | 0,04Hz-40GHz | Impedância: | 50 ohms |
| DWV: | 750 V | Maestro Central: | Ligação de cobre, revestimento de ouro |
| Condutor Externo: | Aço inoxidável, passivação | Diâmetro do pino: | Diâmetro 0,3 mm, 0,4 mm, 0,5 mm, 0,7 mm, 0,8 mm, 1,3 mm |
| Método de montagem: | Montagem em flange de dois furos | Isoladores: | PTFE/PEI |
| Destacar: | Conector de RF de latão de 2,92 mm jack feminino,Conector de montagem de flange do tipo K de 40 GHz |
||
Descrição do Produto:
Conector RF de Onda Milimétrica K-Type (2,92 mm)
O conector de 2,92 mm, também amplamente conhecido como conector tipo K, é uma solução de interconexão de onda milimétrica de alto desempenho otimizada para frequências de até 40 GHz. Construído com uma interface dielétrica de ar, garante baixa perda de inserção, excelente VSWR e integridade de sinal excepcional em aplicações de alta frequência. É totalmente intercambiável e retrocompatível com conectores SMA e de 3,5 mm, tornando-o uma atualização altamente flexível para sistemas de RF existentes. Seu fator de forma compacto, construção leve, largura de banda ultra-ampla e conexão mecânica robusta o tornam a escolha preferida para sistemas de micro-ondas, teste e medição, satcom e sistemas de onda milimétrica 5G.
Para clientes que buscam desempenho superior aos conectores SMA padrão, oferecemos conectores de 3,5 mm e 2,92 mm (tipo K) como substitutos diretos ideais. Ambas as séries compartilham a mesma rosca UNS de 1/4-36 dos conectores SMA, permitindo compatibilidade mecânica total e intercambialidade direta sem redesenho. Nossos conectores de 3,5 mm suportam frequências de até 35 GHz, enquanto nossos conectores tipo K de 2,92 mm estendem o desempenho para 40 GHz, oferecendo desempenho de banda larga superior para sistemas de RF, micro-ondas e mmWave de alta velocidade.
Conectores RF de 2,92 mm (Tipo K) Dimensão da Interface:
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Aço Inoxidável de 2,92 mm com Montagem em Flange de Dois Furos:
Número do Modelo: K-KFD102G (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 0,4 mm
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Aço Inoxidável de 2,92 mm com Montagem em Flange de Dois Furos:
Número do Modelo: K-KFD36G (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 0,3 mm
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Aço Inoxidável de 2,92 mm com Montagem em Flange de 2 Furos:
Número do Modelo: K-KFD87G (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 0,5 mm
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Aço Inoxidável de 2,92 mm com Montagem em Flange de 2 Furos:
Número do Modelo: K-KFD106G (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 0,7 mm
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Aço Inoxidável de 2,92 mm com Montagem em Flange de 2 Furos:
Número do Modelo: K-KFD123G (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 0,8 mm
Dimensão do Contorno do Soquete Fêmea de Conectores de Onda de Liga de Cobre de 2,92 mm com Montagem em Flange de 2 Furos:
Número do Modelo: K-KFD159 (Unidade: mm)
Espaçamento do Furo da Flange 12,2 mm, Diâmetro do Pino 1,3 mm
Aplicações:
Xi'an Elite Electronics é um Fabricante líder de Soluções de Interconexão Sistemática atendendo principalmente aos campos aeroespacial, aviação, navegação, radar, comunicações, medição, eletrônicos.
Nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir durabilidade e confiabilidade em ambientes hostis.
Embalagem e Envio:
Embalagem:
O Conector RF de Aço Inoxidável de 2,92 mm com Montagem em Flange de 2 Furos é cuidadosamente embalado em caixa para garantir sua proteção durante o trânsito.
Envio:
Enviamos o Conector RF de Aço Inoxidável de 2,92 mm com Montagem em Flange de Dois Furos usando um serviço de courier confiável para garantir entrega segura e pontual aos nossos clientes. Os clientes receberão um número de rastreamento após o envio.
