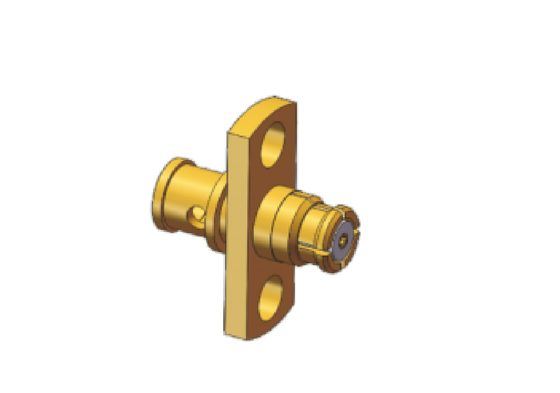

2 buracos montar flange SMP Conector de cabo feminino Jack acoplamento para CXN3506/MF108A Frequência Até 18GHz
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Temperatura: | -55℃~+125℃ | Modelo: | SMP-KF506-35 |
|---|---|---|---|
| Contatos: | Liga de cobre, palting de ouro | DWV: | 500 V |
| Impendência: | 50Ω | Isolador: | PTFE |
| Nome do produto: | Conector RF SMP | Faixa de frequência: | 0,3 MHz-18 GHz |
| Habitação: | Liga de cobre, chapeamento de ouro | Em estoque: | >500 unidades |
| Resistência de Isolamento: | >5000MΩ | Acasalamento Calbe: | MF108A/CXN3506 |
| Destacar: | Conector SMP de 2 furos,conector de cabo feminino SMP,conector de RF SMP até 18 GHz |
||
Descrição do produto:
Os nossos conectores coaxial subminiatura são projetados para operação de RF de alta frequência até 40 GHz.Esta série é amplamente utilizada na ligação de placa para placa de equipamentos eletrónicosA sua concepção de poupança de espaço suporta um layout de alta densidade em placas de circuito, otimizando consideravelmente o espaço de instalação global.
Três projetos distintos são oferecidos para plugues masculinos SMP RF Connector: desaceleração total, desaceleração limitada (semi-desaceleração / semi-desaceleração) e abertura lisa (estilo de luva de caçador).Pode escolher o tipo certo de acordo com as suas condições de trabalho reais.
O modelo de retenção completa oferece a força de retenção mais forte e uma resistência excepcional às vibrações e choques,que funciona perfeitamente para interconexões de cabos e cenários em que a continuidade do sinal deve ser garantida.
A variante de separação limitada equilibra a resistência de retenção e a vida útil.e é uma opção convencional para montagem de PCB e conexões de acoplamento às cegas.
O estilo de furo suave possui uma força de inserção e extração consistente. Pode compensar o desvio de posição axial e radial,Por isso, é a melhor escolha para a montagem em massa de conectores SMP RF de placa para placa e projetos de duplicação cega em larga escala.
|
Características elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de frequência
|
DC~40 GHz
|
|
|
Voltagem nominal
|
170VRMS
|
|
|
Dieléctricos Resistência à tensão
|
500VRMS
|
|
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|
|
|
Condutor externo
|
Normal≤2,5 mΩ
|
|
Condutor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Direita. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Ângulo reto | ≤ 1.3 | |||
| Adaptador | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Outros | ≤ 1.3 |
A dimensão de contorno do cabo de acoplamento de conector RF SMP Jack Flange CXN3506 / MF108A, modelo:SMP-KF506-35 Até 18 GHz
Conector RF SMP de ângulo direito para referência:
Modelo de cabo:CXN 3506
OD do cabo:2.3 mm
Cor do cabo:Cinza
Frequência:até 18 GHz
Também temos um conector SMP RF de ângulo reto e reto, modelo SMP:SMP-K506 Até 18 GHz
Modelo de cabo:CXN 3506 / MF108A
OD do cabo:2.3 mm
Cor do cabo:Cinza
Mais produtos, por favor, entre em contato conosco livremente para o SMP RF Connectors catálogo sales3@xa-elite.com.cn
Aplicações:
A Xi'an Elite Electronic é uma das principais fabricantes de conectores e adaptadores de RF, componentes de microondas/guia de ondas e conjuntos de cabos, servindo no setor aeroespacial, aviação, navegação, satélite, radar,Comunicaçõescampos há mais de 23 anos.
Personalização:
Serviços de personalização de produtos para conectores RF SMP de diferentes comprimentos estão disponíveis:
Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou os detalhes e deixaremos que o nosso engenheiro organize a avaliação ou recomendamos-nos o modelo alternativo ou fornecemos a nossa solução para si.
Também podemos fornecer a personalização para os conectores tais comoSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors,Cargas de RF,Antenas, filtros, divisores de energia, acoplador.
Embalagem e transporte:
Embalagem dos conectores de RF SMP:
1 peça/ saco plástico pequeno
10 peças/ saco de plástico maior
100 peças/ caixa de cartão
Os conectores RF SMP vêm embalados em uma caixa de papelão pequena para garantir sua proteção durante o transporte.
Para o transporte, os conectores RF SMP são colocados no carro.
