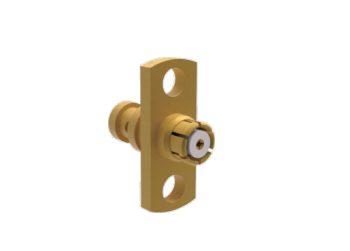

Montagem em painel de montagem em flange de 2 furos SMP 50ohm acoplada para cabo CXN3657
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores RF SMP | Gênero: | Fêmea |
|---|---|---|---|
| modelo: | SMP-KF657-15 | Faixa de frequência: | 0,3 MHz-18 GHz |
| Habitação: | Liga de cobre, chapeamento de ouro | Contatos: | Liga de cobre, palting de ouro |
| Isolador: | PTFE | Resistência de Isolamento: | >5000MΩ |
| DWV: | 500 V | Impendência: | 50 ohms |
| Temperatura: | -55℃~+125℃ | Tipo de cabo: | CXN3657, EQV. Cabo |
| Em estoque: | >200 unidades | Impedância: | 50 ohms |
| Contatos: | Ligação de cobre, revestimento de ouro | ||
| Destacar: | Conector RF montado em flange SMP,Conector SMP montado em painel de 2 buracos,Conector SMP de 50 ohms para cabo |
||
Descrição do produto:
Conectores de RF SMP de alto desempenho (DC √40 GHz)
Os conectores SMP RF são conectores coaxial ultra-miniatura, projetados para transmissão de sinal de alta frequência até 40 GHz.A sua pegada compacta facilita a interligação de alta densidade entre as placas., tornando-os a solução ideal para comunicações avançadas, sistemas de radar e equipamentos eletrónicos de precisão.As tomadas masculinas estão disponíveis em três configurações de interface: Detentor total para força máxima de retenção, Detentor limitado para ciclos de acasalamento prolongados e borrada lisa para aplicações confiáveis de acasalamento cego.Estes conectores versáteis oferecem um desempenho excepcional para aplicações de montagem de PCB e cabos.
|
Características elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de frequência
|
DC~40 GHz
|
|
|
Voltagem nominal
|
170VRMS
|
|
|
Dieléctricos Resistência à tensão
|
500VRMS
|
|
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|
|
|
Condutor externo
|
Normal≤2,5 mΩ
|
|
Condutor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Direita. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Ângulo reto | ≤ 1.3 | |||
| Adaptador | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Outros | ≤ 1.3 |
Estamos em linha reta, flangeConectores de RF SMP, Modelo SMP:SMP-KF657-15
Modelo de cabo:CXN 3657
OD do cabo:1.46mm
Cor do cabo:Cinza
Também temos conectores SMP ângulo direito acoplamento cabo CXN3657
A dimensão de contorno deConectores de RF SMPJCable de acasalamento CXN3657, modelo:SMP-KW657-11
Mais produtos e especificações detalhadas, por favor, entre em contato conosco livremente.
Aplicações:
A Xi'an Elite Electronic é uma das principais fabricantes de conectores e adaptadores de RF, componentes de microondas/guia de ondas e conjuntos de cabos, servindo no setor aeroespacial, aviação, navegação, satélite, radar,Comunicaçõescampos há mais de 23 anos.
Personalização:
Serviços de personalização de produtos paraConectores RF SMPestão disponíveis:
Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou os detalhes e deixaremos que o nosso engenheiro organize a avaliação ou recomendamos-nos o modelo alternativo ou fornecemos a nossa solução para si.
Também podemos fornecer a personalização para os conectores tais comoSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors,Cargas de RF,Antenas, filtros, divisores de energia, acoplador.
Embalagem e transporte:
Embalagens paraConectores de RF SMP:
1 peça/ saco plástico pequeno
10 peças/ saco de plástico maior
100 peças/ caixa de cartão
OConectores de RF SMPA embalagem é embalada de forma segura numa pequena caixa de papelão para garantir a sua protecção durante o transporte.
Para o transporte marítimo, oConectores de RF SMPO número de rastreamento será fornecido após o envio.
