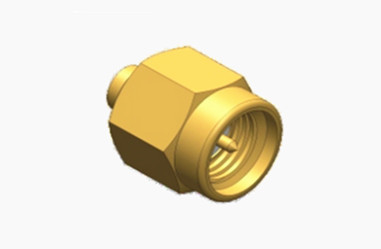

Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | SMA RF Conector coaxial | Apresentação: | Revestidos de ouro |
|---|---|---|---|
| Gênero: | Homem | Impedância: | 50Ω |
| Frequência: | DC ~ 18 GHz | Durabilidade: | 500 Ciclos |
| Aplicação: | Antenna de microondas RG405 | Materiais: | De aço |
| Destacar: | conector da antena do sma,conector co-axial do sma |
||
SMA série é um tipo de mini, de alta frequência RF conector coaxial, é desenvolvido e produzido de acordo com MIL-C-39012 porXi'an Elite Electronic Industrial Co., Ltd.Com características de pequeno volume, boa largura de banda, características elétricas superiores.É o conector coaxial RF mais utilizado em diferentes campos de comunicação de microondas e dispositivo de medição de microondasO conector de alto desempenho desenvolvido pela nossa empresa pode chegar a 20 GHz.
Vantagens:
1- Conexão rápida, interface de pressão ou padrão, versões retas, de 90 graus, bem como configurações de painel de parede ou de 4 buracos
2- Combinações rápidas e de elevada qualidade, simplesmente por enrolamento de dois conectores, sem necessidade de solda nem de enrolamento
3Os conectores elétricos SMA são amplamente utilizados para microondas, antenas e instrumentos de teste, etc.
4O conector SMA RF é um conector coaxial RF com acoplamento roscado, de tamanho em miniatura, à prova de vibrações e de ampla faixa de frequência até 18 GHz.

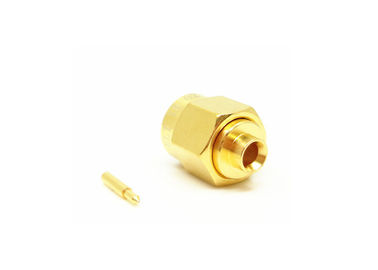

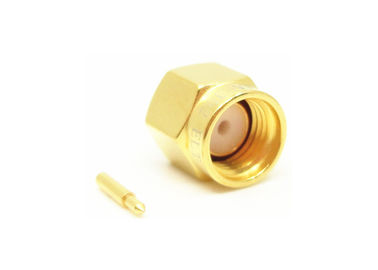

Mais fotos de
Conector SMA RF de conector masculino dourado durável para antena de microondas RG405:

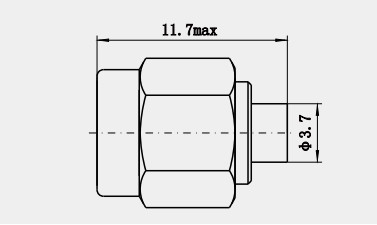

Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 335VRMS* | |
| Dieléctricos Resistência à tensão | 1000VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor central | ≤ 3,0 mΩ |
| Condutor externo | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
| Características do material e mecânicas: | |||
| Condutor central | Mascote/Vírus | De aço | Revestidos de ouro |
| Fêmea/Socket | Berílio Bronze | Revestidos de ouro | |
| Contato resistente | Berílio Bronze | Revestidos com níquel | |
| Concha/abrigo | De aço | Revestidos de ouro | |
| Concha/abrigo | Aço inoxidável | Passivo | |
| Isolador | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Torque | 0.79~1.13N.m. | ||
| * Outros materiais e revestimentos de acabamento podem ser personalizados | |||
Catálogo do produto:
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Aplicação:
1Equipamento de ensaio e medição:
No equipamento eletrónico de ensaio e medição, os conectores SMA são utilizados para ligar geradores de sinal, analisadores de espectro e outros instrumentos de medição.As suas características de elevada precisão e baixa perda tornam-nas ideais para equipamentos de ensaio.
2Automatização industrial:
Nos sistemas de controle de automação industrial, os conectores SMA são usados para conectar uma variedade de sensores e controladores para garantir a transmissão precisa e em tempo real de dados.
3Investigação científica:
Na investigação científica, especialmente em experimentos de física e equipamentos de observação astronómica,Os conectores SMA são usados para conectar fontes de sinal de alta frequência e equipamentos receptores para fornecer transmissão de sinal de alta fidelidade.
Nota:
Temos mais de 10.000 tipos deConector, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
