Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Ligação masculina SMA | Materiais: | De aço |
|---|---|---|---|
| Tipo: | Cabo conector | Gênero: | Homem |
| Palting: | Revestidos de ouro | Durabilidade (matings): | 500 Ciclos |
| Destacar: | conector do rf do ruído 7 16,Conectores de cabo coaxial |
||

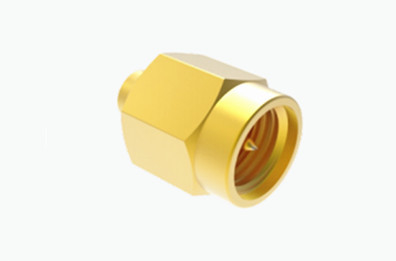

Ligação coaxial de rádio para cabo semi-rígido/semi-flexível
O conector coaxial SMA RF é um conector coaxial compacto e de alta frequência projetado de acordo com o MIL-C-39012.desempenho mecânico e eléctrico excepcional, e alta confiabilidade. Tornou-se o conector coaxial de RF mais comumente utilizado devido à sua ampla aplicação em comunicação de microondas, equipamentos de medição de microondas,e outras áreas afinsA gama de conectores de alto desempenho desenvolvidos pela nossa empresa pode suportar frequências de até 20 GHz.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 335VRMS* | |
| Dieléctricos Resistência à tensão | 1000VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor central | ≤ 3,0 mΩ |
| Condutor externo | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
| Características do material e mecânicas: | |||
| Condutor central | Mascote/Vírus | De aço | Revestidos de ouro |
| Fêmea/Socket | Berílio Bronze | Revestidos de ouro | |
| Contato resistente | Berílio Bronze | Revestidos com níquel | |
| Concha/abrigo | De aço | Revestidos de ouro | |
| Concha/abrigo | Aço inoxidável | Passivo | |
| Isolador | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Torque | 0.79~1.13N.m. | ||
| * Outros materiais e revestimentos de acabamento podem ser personalizados | |||

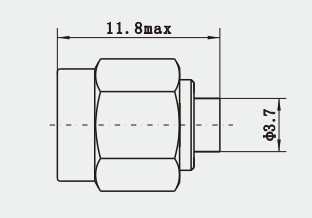

Desenho de contorno doLigação coaxial de rádio para cabo semi-rígido/semi-flexível:
Características do produto:
1Pequeno tamanho: os conectores SMA são notavelmente compactos, tornando-os úteis em aplicações de espaço limitado.
2Ampla largura de banda: os conectores SMA são adequados para uma ampla gama de frequências, geralmente cobrindo DC a 18 GHz ou até mais.
3Alto desempenho: apresentam um excelente desempenho elétrico, incluindo baixa perda de inserção e alta perda de retorno (perda de reflexo), o que ajuda a manter a integridade do sinal.
4. Alta confiabilidade: os conectores SMA são projetados para funcionar de forma confiável em várias condições ambientais, incluindo vibrações, alterações de temperatura e outros fatores que podem afetar o desempenho.
5. Força mecânica: Apesar do seu pequeno tamanho, os conectores SMA são mecanicamente robustos e duráveis.
Aplicação:
1Comunicação por microondas: em sistemas de transmissão de microondas ponto a ponto e ponto a multiponto, os conectores SMA são usados para conectar sistemas de antena a equipamentos transceptores.
2Equipamento de ensaio:Os conectores SMA são comumente encontrados em equipamentos de teste e medição de RF, como analisadores de rede e geradores de sinal, porque garantem transmissão precisa de sinal em altas frequências.
3Comunicação por satélite e pelo espaço: devido à sua fiabilidade e capacidade de resistir às condições ambientais,Os conectores SMA são muito comuns nos equipamentos de comunicação de naves espaciais e estações terrestres.
4. Componentes e módulos de RF: os conectores SMA podem ser usados para conectar amplificadores de RF, conversores, misturadores e outros dispositivos eletrônicos de alta frequência.
Catálogo do produto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Nota:
Podemos fornecer mais de 1000 tipos de RF Conectores, se não corresponder ao seu pedido, por favor contacte-nos.
