Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector macho selado hermeticamente de SSMP | Gênero: | Homem |
|---|---|---|---|
| Material: | Kovar | Chapeamento: | Ouro chapeado |
| Impedância: | 50Ω | Escala de frequência: | DC~50GHz |
| Tensão avaliado: | 170VRMS* | Isolador: | PTFE |
| Destacar: | Montagem do PWB do conector de SMP RF,Montagem do PWB do conector do RF de 4 pés,Conector do PWB de SMP rf |
||

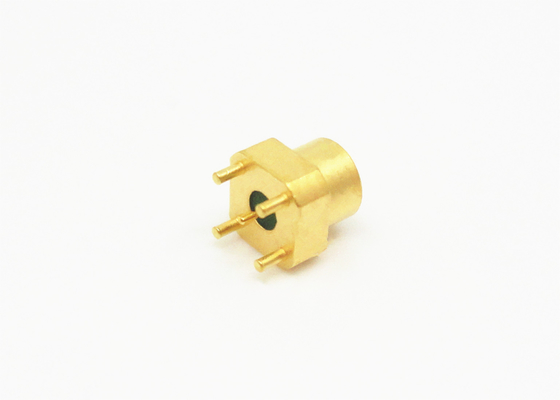

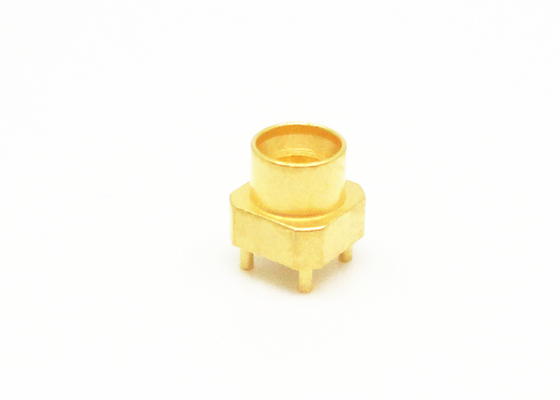

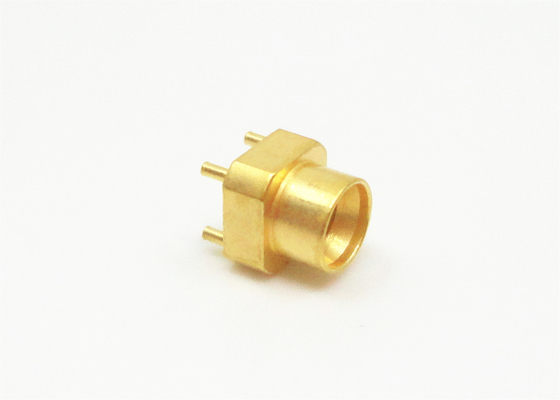

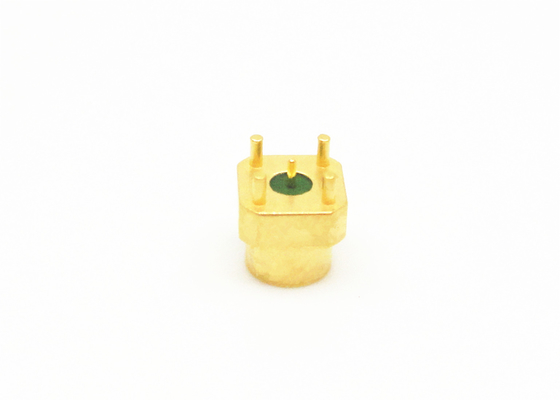

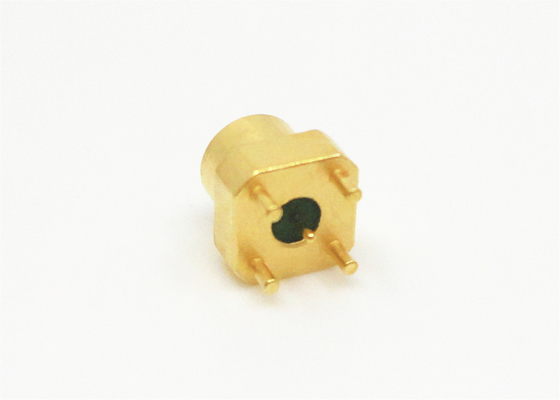

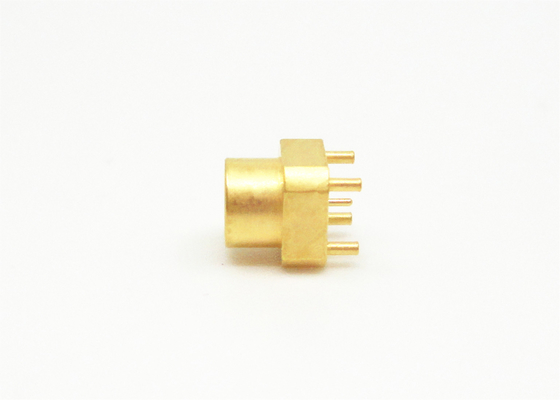

Mini pés curtos do retém 4 completos da montagem do PWB de Pin Header do conector do RF do homem da série de SMP
SMPM é empurrar diminuto o conector coaxial do RF, que tem as características mini SMP), a de pouco peso e a larga da largura de banda de trabalho pequena do volume (comparado com. É aplicável ao uso de acoplamento da placa embarcar conectores no caso da instalação densa modular. A tomada tem dois tipos de relação: retém completo e furo unthreaded.
| Características elétricas | |||||
| Impedância | 50Ω | ||||
| Escala de frequência | DC~50GHz | ||||
| Tensão avaliado | 170VRMS* | ||||
| Tensão-resistência dos dielétricos | 500VRMS* | ||||
| Resistência de isolação | ≥2000MΩ | ||||
| Resistência do centro | Condutor exterior | ≤5mΩ | |||
| Condutor do centro | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Características materiais & mecânicas | |||||
| Condutor do centro | Homem | Kovar, ouro chapeado | |||
| Contato elástico | O ouro do bronze de berílio chapeou | ||||
| Shell e outras peças de metal |
Kovar Gold chapeou |
||||
| Isoladores | Aglomeração do vidro | ||||
| Taxa hermético do escapamento do produto | ≤1.01325×10-3Pa·cm3/s | ||||
Características
• capacidade excelente de choque e da vibração
• 35% menor do que conectores de SMP
• o desalinhamento axial e radial é permitido (a aplicação cega da configuração)
• desempenho até 65 gigahertz
Desenho de esboço (milímetro):
| Number modelo | Descrição |
| SSMP-JHD19 | Conector completo masculino do rf do retém de SSMP para o PWB |
| SSMP-JHD19-S | Conector liso masculino do rf do furo de SSMP para o PWB |
Aplicação:
*Network
uma comunicação do *Satellite
*PC/LAN
estação do *Base
facilidades do *Outdoor
*Automobile
inserção do *Jumper
facilidades *Basic
*Radar, micro-ondas
*Telecommunications
uma comunicação *Mobile
*Instrumentation
sistema da antena do *Radio e de televisão
NOTA:
Nós temos sobre 10.000 tipos de conector de SMPM, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
