Ângulo direito 50 Ohm SMPM RF Connector Full Detent Jack CXN3657/MF151A Montar de flange
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Altura: | 8.8mm Max. | Voltagem nominal: | 85VRMS* |
|---|---|---|---|
| Materiais: | Latão | Chapeamento: | Ouro chapeado |
| Impedância: | 50Ω | Escala de frequência: | DC~50GHz |
| Interface: | Retém completo | Tempo: | 500 Ciclos |
| Destacar: | Conector RF SMPM de 50 Ohm,Conector RF SMPM CXN3657,Conector RF MF151A SMPM |
||

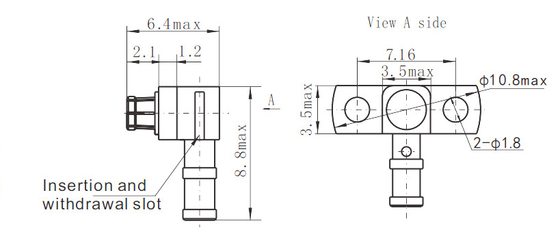

Conector de RF Mini SMP Ângulo Direito Jack Full Detent CXN3657/MF151A Montador de flange 50Ohm
O produto da série SSMP é um conector coaxial de RF ultra-pequeno, que tem os caracteres de tamanho pequeno (comparado com o SMP),
de peso leve, largura de banda de frequência de trabalho, etc. Adequado para utilização em pares de ligações de placa para placa, e o plugue tem
duas formas de interface - total abertura e abertura lisa, para a situação de montagem intensiva modular.
A família de interconexões de RF aborda necessidades de design de pequenos pacotes.
Este sistema de "bala flutuante" fornece uma ligação entre os pares acoplados e compensa os problemas de
Desalinhamento radial e axial.
Características
• Desempenho elétrico fiável até 50 GHz
• Pequena embalagem
• Estilo de acoplamento por empurrão e por aperto para instalação rápida
Especificações
| Características elétricas | |||||
| Impedância | 50Ω | ||||
| Faixa de frequência | DC ~ 60 GHz | ||||
| Voltagem nominal | 85VRMS* | ||||
| Dieléctricos Resistência à tensão | 250VRMS* | ||||
| Resistência ao isolamento | ≥ 2000MΩ | ||||
| Resistência do centro | Condutor externo | Normal≤2mΩ, vedação≤5mΩ | |||
| Condutor central | Normal≤6mΩ, vedação≤25mΩ | ||||
| DC ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40 GHz | 40 a 50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Características materiais e mecânicas | |||||
| Condutor central | Homem | Sn-P Bronze/Kovar, revestido de ouro | |||
| Fêmea | De ferro fundido ou de aço | ||||
| Contato elástico | Berílio, bronze, revestido de ouro | ||||
| Com um diâmetro não superior a 50 mm |
Latão/Kovar Revestido de Ouro Passivação de aço inoxidável |
||||
| Insuladores | Sinterização de vidro/PTFE/PEI | ||||
| Taxa de vazamento do produto hermético | ≤ 1,01325×10-3Pa·cm3/s | ||||
Aplicação:
• Antenas
• Plano traseiro
• Banda larga
• Sem fio
• Instrumentação
Detalhes da embalagem:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deConector SMPM,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
