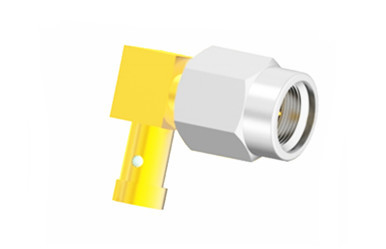

Conector RF de ângulo direito masculino de aço inoxidável SMA para cabo SFF-50-1.5-1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Ponto: | SMA RF Conector | Revestimento: | Passivated |
|---|---|---|---|
| Gênero: | Homem | Impedância: | 50Ω |
| Frequência: | DC~18GHz | Período de vida: | 500 ciclos |
| Corpo: | De aço inoxidável | Aplicação: | Áudio/Vedio/micro-ondas |
| Destacar: | Conector SMA RF de aço inoxidável,Conector de cabo SMA RF |
||
Conector RF de ângulo direito masculino para cabo SFF-50-1.5-1
O conector coaxial RF da série SSMA é uma versão miniaturizada do conector SMA.Este conector é amplamente utilizado em várias indústrias, tais como aviação, aeroespacial, comunicação de microondas, e muito mais.
Características principais:
- Alternativa de poupança de espaço à SMA padrão
- Mecanismo de acoplamento roscado oferece confiabilidade para projetos robustos
- Ideal para aplicações de alta frequência
Especificação dos conectores RF da SSMA:
| Características eletrónicas e materiais | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 30 GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 750 VRMS (nível máximo do mar) | |
| VSWR | ≤ 1.3 | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Condutor central | Homem | BRas, revestido de ouro |
| Fêmea | Ouro revestido com cobre de berilio | |
| De borracha ou de borracha | BRas, revestido de ouro | |
| Acero inoxidável passivado | ||
| Capa de cabo | Outros, de aço inoxidável | |
| Isolador | PTFE | |
| Anel de foca | Borracha de silício | |
| Torque de acoplamento | 00,79 -1,13 N.m. | |

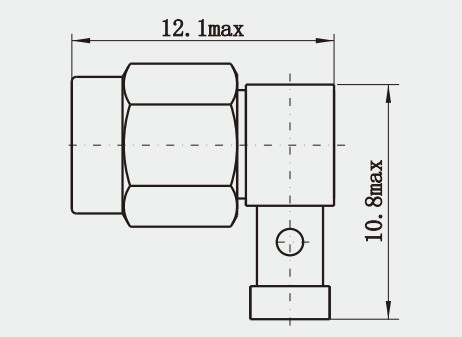

Desenho de contorno detalhado:
Catálogo do produto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
| Associações de cabos RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Aplicação:
O conector SSMA é um conector coaxial de RF super-miniatura com faixa de frequência operacional de DC-34 GHz e algumas versões podem até chegar a 35 GHz e expansível a 40 GHz.o conector SSMA padrão tem uma impedância característica de 50 ohmsDevido ao seu pequeno tamanho e características estáveis, é amplamente utilizado em aplicações de alto desempenho, como aeroespacial, defesa e comunicações sem fio.Estes conectores também são adequados para aplicações que exigem transmissão de dados de alta velocidade.
Interface Dimensões:
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
