Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector do RF | Revestimento: | Revestidos de ouro |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | CE ROHS |
| Dielétrico: | PTFE | Tipo: | Conector do RF |
| Estilo: | Ângulo reto | Materiais: | De aço |
| Destacar: | PTFE SMA RF Connector,Conector de ângulo reto de aço inoxidável RF,SMA Conector masculino de ângulo direito |
||

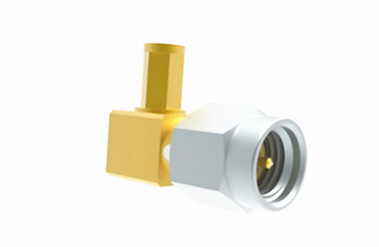

SMA macho RF conector de aço inoxidável ângulo direito
O tipo SMA é uma variedade de conector coaxial de RF que é amplamente utilizado, com um acoplamento com rosca compacta.Estes conectores são conhecidos pela sua largura de banda de frequênciaSão utilizados para ligar cabos de RF ou linhas de microstrip no circuito de RF de sistemas WLAN, programas de controlo, dispositivos de microondas,e sistemas de comunicação digitalUtilizando cabos semi-rígidos ou semi-flexíveis, a frequência operacional pode atingir até 18 GHz.
Especificações:
| Interface de acordo com | IEC 60169-15 |
| Impedância | 50Ω |
| Faixa de frequências | CC a 18 GHz |
| Perda de inserção | ≤ 0,30 dB |
| VSWR | ≤ 1,2 ((DC-6GHz) |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Resistência do centro de contacto | ≤ 3mΩ |
| Resistência ao contacto externo | ≤ 2 mΩ |
| Ciclos de acasalamento | ≥ 500 |
| Intervalo de temperatura | -65-+165°C |
| Dieléctricos | PTFE |

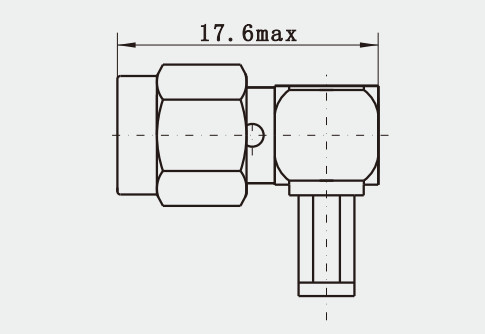

Desenho detalhado
Aplicação:
Comunicação por microondas: Devido às suas características de largura de banda, os conectores SMA são utilizados em sistemas de comunicação de microondas para ligar cabos entre antenas e transceptores, garantindo a transmissão estável do sinal.
Equipamento de ensaio de RF: Nos equipamentos de ensaio e medição de RF, os conectores SMA são utilizados para ligar instrumentos de ensaio a dispositivos em ensaio para análise precisa do sinal.
Sistemas de radar: Nos sistemas de radar, os conectores SMA são utilizados para ligar os módulos de transmissão e recepção, ajudando na transmissão de sinais de radar.
Comunicação por satélite: Nas estações terrestres de comunicação por satélite, os conectores SMA são utilizados para ligar antenas e outros equipamentos relacionados para uma transmissão eficiente do sinal.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Há também outros conectores SMA RF:
Nota:
Temos mais de 10.000 tipos deAdaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
