Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial de SMP RF | Apresentação: | Passivated |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Duração de vida: | 500 Ciclos | Estilo: | Direita. |
| Materiais: | aço inoxidável | Método da montagem: | Flange de 2 furos |
| Gênero: | Homem | ||
| Realçar: | 2 buracos de montagem de PCB,Equipamento de detecção limitada de PCB,Equipamento de ligação a rádio |
||

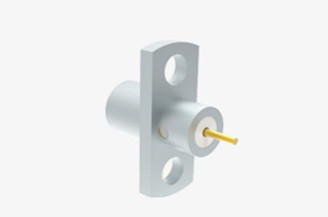

SMP de aço inoxidável masculino limitado Detent PCB Mount RF Plug com flange de 2 buracos
A interface SMP é um sistema de conectores compacto comparável em tamanho aos conectores MMCX, mas suporta uma ampla faixa de frequências de CC a 40 GHz.A série de interconexão SMP utiliza adaptadores flutuantes de fêmea para fêmea, muitas vezes referidos como balas, que permitem a empilhamento de placas que têm conectores de PCB masculinos SMP. Este projeto robusto permite resistência a desalinhamentos radiais e axiais,Facilitar ligações de acasalamento às cegasÉ frequentemente utilizado em módulos coaxial miniaturizados de alta frequência devido às suas capacidades de interconexão confiáveis e precisas.
1Vibração e resistência a choques: devido à sua construção robusta e materiais de alta qualidade, estes conectores são capazes de manter uma conexão estável sob vibração e choque mecânico.
2Baixa perda de reflexão: os conectores SMP são projetados para minimizar a perda de reflexão, o que é importante para manter a integridade dos sinais de alta frequência.
3Resistência à corrosão: O material de aço inoxidável dá aos conectores SMP uma excelente resistência à corrosão, tornando-os adequados para uso em aplicações que podem ser afetadas por ambientes corrosivos.
Traduzido com DeepL.com (versão gratuita)
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistência ao isolamento | ≥ 2000MΩ | |
| Dieléctricos Resistência à tensão | 500VRMS* | |
|
Resistência do centro |
Condutor externo | Normal≤2,5mΩ, vedação≤4mΩ |
| Condutor central | Normal≤6mΩ, vedação≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Taxa de vazamento do produto hermético | 1.01325×10-3Pa·cm3/s | |

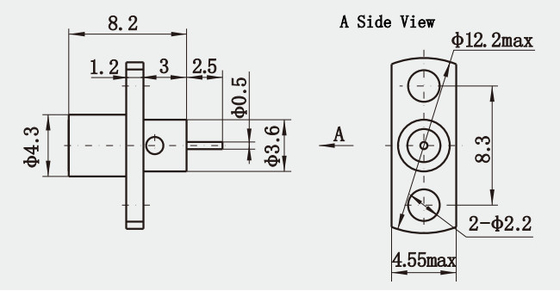

(Unidade: mm)
Aplicações
1Dispositivos médicos: instrumentos médicos de imagem, instrumentos de diagnóstico e ferramentas cirúrgicas usam conectores SMP para transmitir sinais de alta resolução e alta frequência.
2Eletrónica automóvel: à medida que os automóveis se tornam mais eletrónicos e inteligentes, os conectores SMP podem ser utilizados em sistemas avançados de assistência ao condutor (ADAS), sistemas de comunicação no veículo, etc.
3Automatização industrial: nos sistemas industriais de automação e controlo que exigem comunicação de dados de alta velocidade e controlo preciso, os conectores SMP proporcionam uma conectividade fiável.
Nota:
Temos mais de 10.000 tipos deConector SMP, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dadosÉ.
