Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ponto: | Conector SMA RF | Apresentação: | Revestidos de ouro |
|---|---|---|---|
| Gênero: | Fêmea | Impedância: | 50Ω |
| Frequência: | DC ~ 18 GHz | Período de vida: | 500 Ciclos |
| Corpo: | De aço | Aplicação: | Áudio/vídeo/microondas |
| Destacar: | Conector coaxial RF feminino SSMA,Conector coaxial RF revestido de ouro,Conector coaxial de bronze do RF |
||

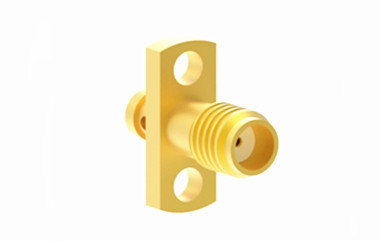

O conector coaxial RF da série SSMA é um derivado miniaturizado do conector SMA, distinguido por seu tamanho compacto, ampla faixa de frequência e alta confiabilidade.Tem uma aplicação generalizada em sectores como a aviação, aeroespacial e comunicação por microondas, entre outros.

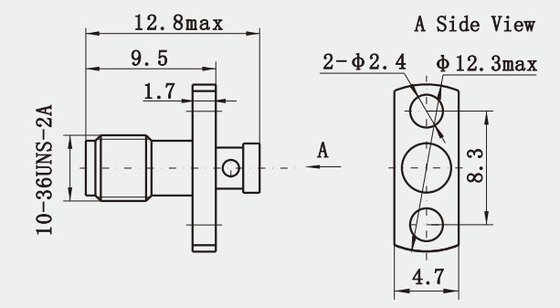

Desenho de contorno:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Especificação dos conectores RF da SSMA:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características eletrónicas e materiais | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 750 VRMS (nível máximo do mar) | |
| VSWR | ≤ 1.3 | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Condutor central | Homem | De aço inoxidável |
| Fêmea | Ouro revestido com cobre de berilio | |
| De borracha ou de borracha | De aço inoxidável | |
| Acero inoxidável passivado | ||
| Capa de cabo | Outros, de aço inoxidável | |
| Isolador | PTFE | |
| Anel de foca | Borracha de silício | |
| Torque de acoplamento | 00,79 -1,13 N.m. | |
Características principais:
1- Bom desempenho elétrico: apresentam baixas perdas de retorno e baixas perdas de inserção, garantindo uma transmissão clara do sinal.
2Tamanho físico: os conectores SSMA são fisicamente pequenos, facilitando o seu uso em projetos compactos.
3Compatibilidade: os conectores SSMA são geralmente usados com cabos coaxial de 50 ohms e podem ser compatíveis com outros tipos de pequenos conectores RF.
Aplicação:
1Comunicações de microondas: nos links de microondas e na infraestrutura sem fio, os conectores SSMA são usados para conectar componentes que enviam e recebem sinais.
2Sistemas de instrumentação e controlo: Os sensores e atuadores utilizados na automação industrial e no controlo de processos podem utilizar conectores SSMA.
3Aplicações GPS: As conexões de antena em dispositivos do Sistema de Posicionamento Global (GPS) geralmente usam conectores SSMA.
Nota:
Temos mais de 10.000 tipos deConector SMA, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
