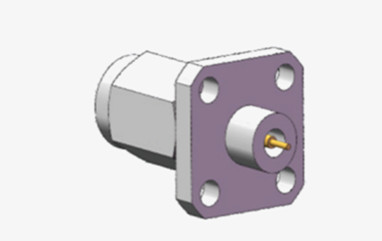

2.4 Conector de ligação masculina de aço inoxidável de série de ondas de milímetros com microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2.4mm RF Conector coaxial | Apresentação: | Revestimento em ouro/pasivação |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Tipo: | Homem | - Não.: | ≤1.05+0.005f |
| Materiais: | Latão/aço inoxidável | Faixa de frequência: | DC~50GHz |
| Destacar: | 2.4 Milinômetros de conector masculino RF,conector masculino RF de aço inoxidável |
||
2.4 Conector de ligação masculina de aço inoxidável de série de ondas de milímetros com microstrip
Os conectores de 2,4 mm são exemplos de conectores avançados de onda milimétrica (MMW) que funcionam efetivamente até 50 GHz. Estes conectores usam uma interface de ar acoplada a uma fixação roscada,Notado pelas suas dimensões simplificadasAs suas características tornam-nas vitais na avaliação de microondas de alta frequência e na utilização de ondas milimétricas.
Em contextos de RF e microondas padrão, há uma implantação frequente de conectores coaxial de 50 Ohm de 2,4 mm de engenharia de precisão.são parte integrante de uma miríade de configurações de teste e medição, que vão desde as comunicações celulares até as ligações por satélite, garantindo uma exacta compatibilidade entre dispositivos e cabos.Estes conectores são construídos para suportar usos iterativosSão concebidos com um sistema dieléctrico de ar e são complementados por um suporte de condutor central feito de plásticos de baixa perda, o que aumenta a sua eficiência e funcionalidade geral.

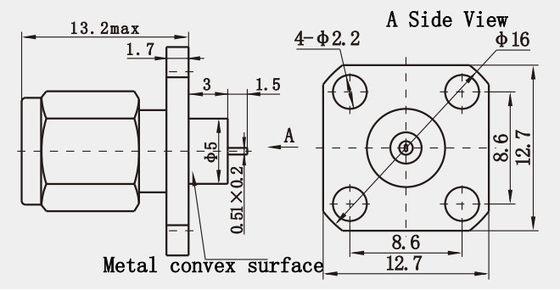

Desenho de contorno:(mm)
Especificações:
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ¥50 GHz
|
|||
|
Voltagem nominal
|
170VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
500VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
Resistência ao contacto |
Condutor externo
|
≤ 2 mΩ
|
||
|
Condutor central
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Interface Dimensões:
Características:
1Durabilidade:
Construído com materiais de carroceria passivados de aço inoxidável e pinos de contato de berílio de cobre, o conector garante durabilidade e estabilidade de desempenho a longo prazo.O aço inoxidável também oferece excelente resistência à corrosão, tornando-o adequado para utilização em ambientes adversos.
2Ampla gama de aplicações:
Este tipo de conector é aplicável em vários campos, incluindo antenas, áudio, televisão e rádio,devido ao seu alto desempenho e confiabilidade, atendendo aos rigorosos requisitos de conexão de RF dessas áreas.
Vantagens:
| Produtos normais | Produtos de elite | |
| Faixa de frequência | DC~40 GHz | DC ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Durabilidade | 300 Ciclos | > 500 ciclos |
Aplicação:
1Aplicações de rádio
Equipamento de rádio amador e profissional: em radiocomunicações amadoras e radios de banda de cidadãos (CB), 2.Os conectores de 4 mm são utilizados para ligar vários dispositivos de rádio graças ao seu desempenho estável e compatibilidade mecânicaFornecem uma transmissão de sinal fiável e uma segurança de ligação reforçada através do seu mecanismo de acoplamento fixado a parafuso.
Aplicações VHF marítimas: nas comunicações marítimas, especialmente em equipamentos de rádio de Frequência Muito Alta (VHF), os conectores de 2,4 mm são preferidos por sua resistência à corrosão e alta durabilidade.Eles mantêm um desempenho confiável a longo prazo em ambientes marinhos, evitando danos causados pela água do mar e pela umidade.
2Instrumentação e aplicações de sistemas de ondas milimétricas
Instrumentos de ensaio de alta precisão: os conectores de 2,4 mm desempenham um papel crucial em instrumentos de ensaio de alta precisão em laboratórios e linhas de produção.Estes conectores garantem uma transmissão precisa do sinal e estabilidade da ligação, garantindo a exactidão dos resultados dos ensaios.
Os nossos principais produtos:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Associações de cabos RF |
| Guia de ondas para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
Nota:
Temos mais de 10.000 tipos deConector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
